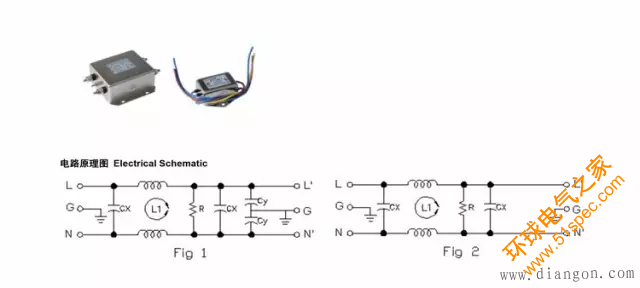

　　電源 EMI 濾波器是一種無源雙向網絡，它一端接電源，另一端接負載。在所關心的衰減頻帶的較高頻段，可把電源 EMI 濾波器看作是“阻抗失配網絡”。

　　網絡分析結果表明，濾波器阻抗兩側端口阻抗失配越大，對電磁干擾能量的衰減就越是有效。由于電源線側的共模阻抗一般比較低，所以濾波器電源側的阻抗一般比較高。為了得到較好的濾波效果，對低阻抗的電源側，應配高輸入阻

　　抗的濾波器；對高輸入阻抗的負載側，則應配低輸出阻抗的濾波器。

　　普通的電源濾波器對于數十兆以下的干擾信號有較好的濾波作用，在較高頻段，由于電容的電感效應，其濾波性能將會下降。對于頻率較高的干擾情況，要使用饋通式濾波器。該濾波器由于其結構特點，具有良好的濾波特性，其有效頻段可以擴展到 GHz，因此在無線產品中使用較多。

　　濾波器的使用，最重要的問題是接地問題。只有接地良好的濾波器才能發揮其濾波作用，否則是沒有價值的。濾波器使用要注意以下問題：

　　1） 濾波器放置在電源的入口位置；

　　2） 饋通濾波器要放置在機箱（機柜）的金屬壁上；

　　3） 濾波器直接與機柜緊密連接，濾波器下面不能涂保護漆；

　　4） 濾波器的輸入輸出引線不能并行，交叉。
