共基極放大電路是一種電流放大倍數略小于1，而電壓放大倍數大，其輸入信號Vi 由E極輸入，輸出信號Vo 由C 極輸出。輸入與輸出信號與共集極放大器模式一樣，不會發生相位顛倒的情形。即輸出與輸電壓同相，同時其輸入電阻小，輸出電阻大。共基極放大電路特別突出的優點在于晶體管的截止頻率，較之共射電路晶體管的截止頻率提高了(1+β)倍，故共基極電路有更高的工作頻率，適用于寬頻帶放大電路、高頻諧振放大器等，共基極電路在高頻電路中應用是很廣泛的。

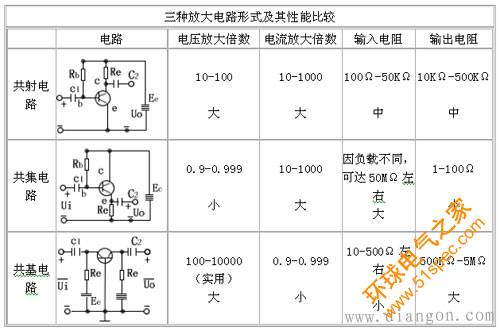

下表是晶體管三種基本放大器的性能比較.

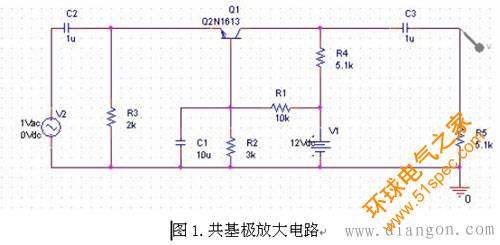

共基極放大電路中，輸入信號是由三極管的發射極與基極兩端輸入的，再由三極管的集電極與基極兩端獲得輸出信號因為基極是共同接地端，所以稱為共基極放大電路。
　　共基極放大電路具有以下特性：
　　1、輸入信號與輸出信號同相；
　　2、電壓增益高；
　　3、電流增益低（≤1）；
　　4、功率增益高；
　　5、適用于高頻電路。
　　共基極放大電路的輸入阻抗很小，會使輸入信號嚴重衰減，不適合作為電壓放大器。但它的頻寬很大，因此通常用來做寬頻或高頻放大器。在某些場合，共基極放大電路也可以作為“電流緩沖器”（Current Buffer）使用。
