。如果采用專門設計的端子，可以連接兩根或多根導線，但導線的連接方式必須是工藝上成熟的各種方式，如夾緊、壓接、焊接、繞接等。導線的接頭除必須采用焊接方法外，所有的導線應當采用冷壓端子。若電氣設備在運行時承受的振動很大，則不許采用焊接的方式。接好的導線連接必須牢固，不得松動。

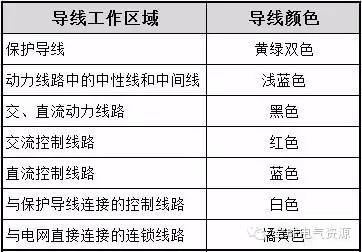

2. 導線的標志：在控制板上安裝電氣元件，導線的線號標志必須與電氣原理圖和電氣安裝接線圖相符合，并在各電氣元件附件做好與原理圖上相同代號的標記，注意主線路和控制線路的編碼套管必須齊全，每一根導線的兩端都必須套上編碼套管。套管上的線號可用環乙酮與龍膽紫調和，不易褪色。在遇到“6”和“9”或“16”和“91”這類倒順都能讀數的號碼時，必須作記號加以區別，以免造成線號混淆。導線顏色的規定參見下表。

三、導線截面積的選擇

對于負載為長期工作制的用電設備，其導線截面積按用電設備的額定電流來選擇；當所選擇的導線、電纜截面積大于95mm²時，宜改為用兩根截面積小的導線代替；導線、電纜截面積選擇后應滿足允許溫升及機械強度要求；移動設備的橡套電纜銅芯截面積不應小于2.5mm²；明敷時，銅線不應小于1mm²，鋁線不應小于2.5mm²；穿管敷設與明敷相同；動力線路銅芯線截面積不應小于1.5mm²；銅芯導線可與大一級截面積的鋁芯線相同使用。

對于繞線轉子電動機轉子回路導線截面積的選擇可按以下原則：

1. 轉子電刷短接。負載啟動轉矩不超過額定轉矩50%時，按轉子額定電流的35%選擇截面積；在其他情況下，按轉子額定電流的50%選擇。

2. 轉子電刷不短接。按轉子額定電流選擇截面積。轉子的額定電流和導線的允許電流，均按電動機的工作制確定。

四、導線允許電流的計算

1. 反復短時工作制的周期時間T<=10min，工作時間tG<=4min時，導線或電纜的允許電流按下列情況確定。

截面積小于或等于6mm²的銅線，以及截面積小于或等于10mm²的鋁線，其允許電流按長期工作制計算。

截面積大于6mm²的銅線，以及截面積大于10mm²的鋁線，其允許電流等于長期工作制允許電流乘以系數0.875/（^1/2）。為用電設備的額定相對接通率（暫載率）。

2. 短時工作制的工作時間tG<=4min，并且停歇時間內的導線或電纜能冷卻到周圍環境溫度時，導線或電纜的允許電流按反復短時工作制確定。當工作時間超過4min或停歇時間不足以使導線、電纜冷卻到環境溫度時，則導線、電纜的允許電流按長期工作制確定。

五、線管選擇

線管選擇主要是指線管類型和直徑的選擇。

1. 根據敷設場所選擇線管類型。潮濕和有腐蝕性氣體的場所內明敷或埋地，一般采用管壁較厚的白鐵管，又稱水煤氣管；干燥場所內明敷或暗敷，一般采用管壁較薄的電線管；腐蝕性較大的場所內明敷或暗敷，一般采用硬塑料管。

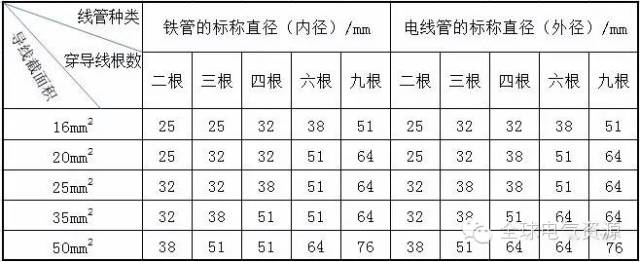

2. 根據穿管導線截面積和根數選擇線管的直徑。一般要求穿管導線的總截面積（包括絕緣層）不應超過線管內徑截面積的40%。白鐵管和電線管的管徑可根據穿管導線的截面積和根數選擇，參見下表。

六、導線共管輻射原則

1. 同一設備或生產上互相聯系的各設備的所有導線（動力線或控制線）可共管敷設。

2. 有連鎖關系的電力及控制線路導線可共管敷設。

3. 各種電機、電氣及用電設備的信號、測量和控制線路導線可共管敷設。

4. 同一照明方式（工作照明或事故照明）的不同支線可共管敷設，但一根管內的導線數不宜超過8根。

5. 工作照明與事故照明的線路不得共管敷設。

6. 互為備用的線路不得共管敷設。

7. 控制線與動力線共管，當線路較長或彎頭較多時，控制線的截面積應不小于動力線截面積的10%。

七、導線連接的步驟

分析電氣元件之間導線連接的走向和路徑，選擇合理的走向。根據走向和路徑及連接點之間的長度，選擇合適的導線長度，并將導線的轉彎處彎成90度。用電工工具剝除導線端子處的絕緣層，套上導線的編碼套管，壓上冷壓端子，按電氣安裝接線圖接入接線端子并擰緊壓緊螺釘。按布線的工藝要求布線，所有導線連接完畢之后進行整理。做到橫平豎直，導線之間沒有交叉、重疊且相互平行。
