漏電保護器接線圖

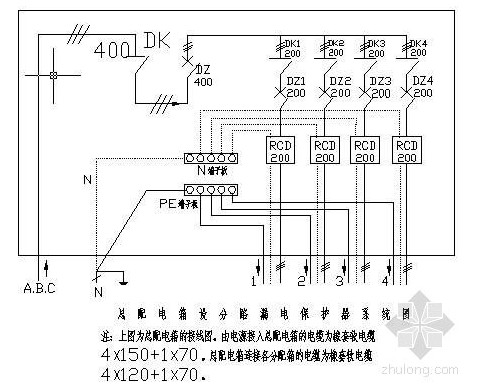

我們來說說常見的漏電保護器錯誤接線方式：

（1）用于支線保護時，各支線應有各自的專用零線，且兩相鄰支線路的零線不得相連。

如果將兩分支線路相連，零線中的電流互流，破壞零序電流互感器內的工作電流平衡，使漏電保護器發生誤動作。

如果想就近利用動力分支線的零線作為照明分支線的零線，則會造成動力分支線的漏電保護器動作（錯誤接線之一）。

（2）一個用電設備只能接在一條保護支路內，不得跨接在兩條分支回路內，不得接在零序互感器的前面，也不得采取一線一地制供電，否則，會導致漏電保護器誤動作（錯誤接線之二）。

（3）裝有漏電保護器和未裝漏電保護器的用電設備，不得共用一個接地裝置。例如，當因（錯誤接線之三）中的電機M1的絕緣損壞而外殼帶電時，電機M2的外殼也帶電。由于電流沒有經過漏電保護器，所以未起到漏電保護的作用。

（4）單相負荷應盡可能均衡分配。如果分配不均（如一相的線路偏長，設備集中），則負荷較重的一相，其漏電電流偏大，因而干線的三相不平衡漏電電流增大，達到一定值時就會使干線首端的漏電保護器動作。

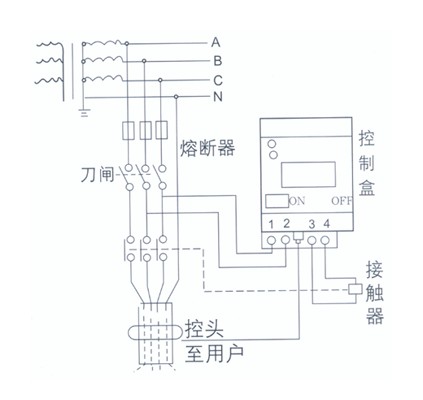

（5）被保護的線路（包括工作零線）應全部穿過零序電流互感器和漏電保護器的貫穿孔，不得用三極漏電保護器代替四極三相四極、漏電保護器。如果是三相五線制，則保護地線不得穿過漏電保護器的互感器，而必須跨接到第一極漏電保護器前端（進線端）的零干線上或重復接地極上。是零序電流互感器的幾種常見錯誤接線方式。

單線漏電保護器接線圖

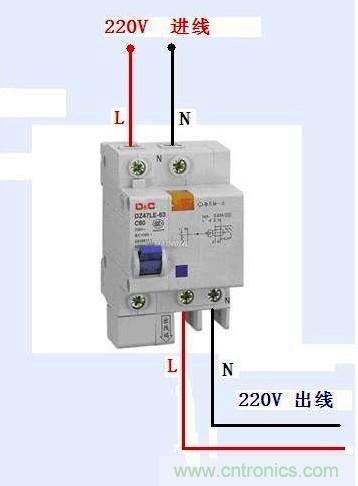

有朋友在追問要單線漏電保護器接線圖，于是就在底部補充了這張單線漏電保護器接線圖！你沒看錯漏電保護器接線就是這么簡單！
