1       3G無線視頻監控技術簡述

1.1     3G無線視頻監控概述

隨著移動通信技術的發展和3G時代的到來，移動通信數據網絡為監控視頻數據的傳輸提供了更好的傳輸條件。無線網絡視頻監控技術，在有線視頻監控技術的基礎上，迅速發展成為視頻監控應用領域的另一重要分支，并根據行業應用的不同需求，提供各種類型的服務。

目前，眾多的行業用戶應用，如平安工程、城市交通系統的道路監控、城市管道施工監控，檢驗檢疫部門的電子監管視頻系統、水文監測站點，水庫等。這些特殊行業用戶對監控系統的要求很高，不僅需要視頻監控系統為其提供實時、清晰的有線圖像、保存完好的數據、迅速響應的云臺控制等，還增加了對無線視頻采集及移動視頻的觀看、控制方面的要求。

往往在許多特殊的應用環境，有線監控部署的成本很高甚至根本無法部署，在這樣的環境中3G無線視頻監控就有了很大的用武之地，目前無線視頻監控的應用需求在施工場地、水文、氣象、公交、公安、交通、城管、電力、金融押運、現場勘查等行業領域有著廣泛的應用需求。

1.2     3G無線視頻監控應用特點

3G無線視音頻監控傳輸系統融合了3G技術、視音頻編解碼技術、數字加解密技術、網絡傳輸技術。憑借無線性、移動性、便攜性、高帶寬、高清晰、雙向性等優點，對數字圖像和聲音通過多路3G無線鏈路進行高清晰處理和流暢傳輸，能夠廣泛應用在移動的短期施工場地、水文檢測站點、污水處理站、公安現場勘察車輛、應急指揮系統、海事巡邏、公交地鐵車輛、水閘航道監控、交通執法、市容城管執法、水利防汛、森林防火、金融押運、遠程保險定損、景區管理等諸多有線監控難以部署的領域。

3G網絡是移動運營商所建的全社會覆蓋的巨型網絡，利用運營商建設的現有無線網絡傳輸移動視頻圖像和聲音，有以下顯而易見的優勢：

n        地理位置廣，只要在手機信號能覆蓋的位置就能傳輸視音頻

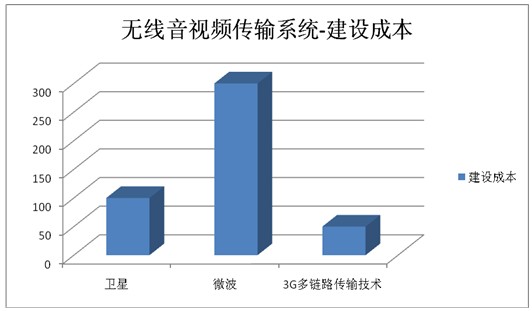

n        初始投資低，省去了基站建設的建設和維護的高額費用，從全社會角度看可以避免大量單位重復建設基站，從而節省了社會資源。

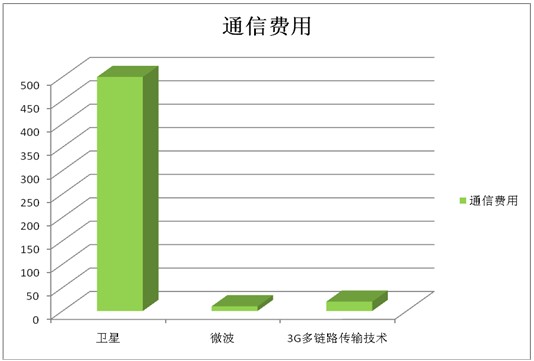

n        通訊資費便宜，手機鏈路的通信資費相比衛星等傳輸方式，資費具有極大的優勢，同時通過參加套餐、預存話費等方式還能夠大幅降低運營通訊費。從而使無線視頻監控納入日常業務而成為可能。

1.3     3G無線視頻傳輸技術概述

目前3G傳輸運營商采用的技術標準主要包括中國聯通的WCDMA，中國電信的CDMA2000（EVDO）和中國移動的TD-SCDMA。

3G無線鏈路通道包含上行和下行兩個方向的傳輸通道，無線視頻應用，需要控制中心實時監控無線監控點的視頻和音頻，需要無線監控點的圖像和聲音持續的傳送到監控中心，因此主要使用的是無線鏈路的上行通道。

下表是三種3G傳輸技術的標稱和實測上行帶寬速率。

　中國聯通WCDMA中國電信EVDO中國移動TD-SCDMA協議標稱上行速度5.7Mbps1.8Mbps128Kbps實際測試上行速率范圍1200Kbps400K～800Kbps60K～100Kbps

對于視頻傳輸而言，需要達到清晰的監控視頻，視頻格式至少要達到CIF（352*288）/QVGA(320*240)，要達到較好的監控效果還必須能夠達到較高的幀率，要達到15-25幀/S，對用戶來說才會感覺到比較流暢。

經過我們的實際測試采用聯通WCDMA，在通常狀態下可以提供近512K的碼率速度，能夠滿足流暢播放視頻的需求。因此我們一般情況相對建議采用聯通WCDMA通道進行傳輸無線3G視頻。（注：實際的3G鏈路帶寬和實際位置的3G覆蓋信號強弱有關，3G信號越強，所能獲取的帶寬也越大，因此在某些省區如果聯通的覆蓋情況較差，我們也推薦可以采用電信的通信鏈路）

2         系統設計原則及標準

?         可行性和可能性

系統要求保證技術上的可行性和資金上的經濟性。

?         實用性和經濟性

系統建設應始終貫徹面向應用，注重實效的方針，堅持實用、經濟的原則，盡可能做到邊建設、邊應用、邊收效、邊發展。

?         先進性和成熟性

系統設計既要采用先進的概念、技術和方法，又要注意結構、設備、工具的相對成熟。不但能反映當今的先進水平，而且具有發展?jié)摿Γ鼙ＷC在未來若干年內占主導地位，并能順利地過渡到下一代技術。

?         開放性和標準性

為了滿足系統所選用的技術和設備的協同運行能力、系統投資的長期效應以及系統功能不斷擴展的需求，必須追求系統的開放性。所謂“開放性”，即是所采用的標準和規范是廠商中立或者說是與廠商無關的。具體地說，就是在遵循統一的國際標準或工業標準的前提下，允許用不同廠商的產品來相互替換，這種替換包括整個系統及其各個組成部件。

?         可靠性和穩定性

在考慮技術先進性和開放性的同時，還應從系統結構、技術措施、設備性能、系統管理、廠商技術支持及維修能力等方面著手，確保系統運行的可靠性和穩定性，達到最大的平均無故障時間。

?         可擴展性和易維護性

為了適應系統變化的要求，必須充分考慮以最簡便的方法、最低的投資，實現系統的靈活擴展和有效維護。

3       管道施工3G視頻監控系統整體規劃

3.1     項目概述

    管道施工工地由于管道內部線路復雜，光纜，電纜，供水、供熱管道密集，導致施工紛繁復雜，頻發安全事故。其次由于施工場地頻繁變動，無法長期定點監控，導致施工單位及政府管理部門無法實時對轄區所有工地進行全方位視頻監控及安全管理。所以管理部門須親自派人到工地進行安全檢查及監督，對工地進度及安全措施進進行全方位監控。所以如何搞好現場施工現場管理，控制事故發生頻率，一直是施工企業、政府管理部門關注的焦點。

    崇茂科技3G無線視頻監控方案利用現代科技，優化監控手段，實現實時的、全過程的、不間斷的安全監管。視頻信號經過數字壓縮，通過3G無線網絡可實現遠程視頻監控功能。將這一功能運用于施工現場安全管理，會大大提高管理效率，提升監管層次。施工及政府部能夠及時有效地掌握現場施工動態情況，實現監管信息化。

3.2     系統網絡拓撲圖

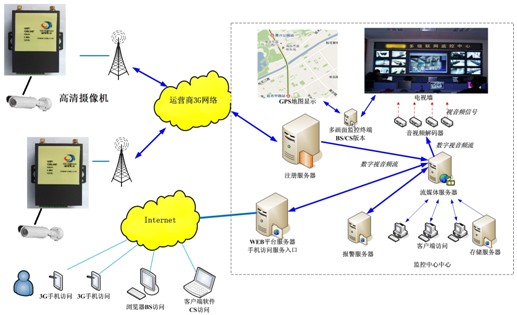

系統總體拓撲

3.3     系統組網方式和需求

1.        用戶的監控中心可選擇采用公網接入，或虛擬專網接入方式（VPDN方式）兩種方式

2.        如采用公網接入，且監控終端數量較多，建議采用2M-10M聯通專線接入，控制中心接收服務器要求需要有固定的公網實地址

3.        另外可選擇虛擬專網接入，也需要采用2M-10M聯通專線接入，須由聯通申請專門的SIM卡撥入用戶名和密碼，和對專線進行設置，使終端端設備與控制中心設備形成虛擬局域網，IP地址可互相訪問，這種方式保密性和速度都比較好

3.4     方案設備列表

設備型號數量3G路由器CMVE300113G上網卡聯通、電信1網絡攝像機130萬像素高清網絡攝像機1服務軟件CMSS網絡平臺1

    以上為一個監控點所需設備，1公里路段設置4個監控點，網絡建議使用聯通3G，所有監控點共用一臺服務器，一套CMSS平臺軟件。

4       3G無線視頻監控系統功能描述

4.1         系統整體功能概述

本系統突破了傳統的無線通信技術，利用3G無線鏈路產生的高無線帶寬，將圖像和數據進行同時傳輸；能夠隨時、隨地的將無線視頻點的圖像和數據實時傳輸?shù)奖O(jiān)控中心。

本系統產品具有以下主要功能點：

移動終端主要包括3G路由器加網絡攝像機

3G路由器加網絡攝像機模式主要可實現以下功能：

1、  采用高清數字攝像機，可以實現高清視頻跟圖像傳輸。

2、  支持串口數據透明傳輸，可以在傳輸視頻圖片的同時，傳輸串口數據。

3、  支持開關量報警，可接門禁等報警設備

4、  可進行定時抓拍、實時抓拍和觸發報警

監控中心3G多媒體綜合監控平臺主要包括以下組件：

1、  WEB綜合管理平臺

2、  注冊服務器組件

3、  流媒體服務器組件

4、  報警服務器組件

5、  存儲服務器組件

6、  備份服務器組件

7、  短信網關

8、  手機服務平臺組件

9、  BS瀏覽器訪問客戶端

10、            CS客戶端軟件訪問平臺

監控中心3G多媒體綜合監控平臺可實現包括：BS/CS雙模式訪問平臺，流媒體多點對多點實時訪問，雙向語音對講，實時報警，實時存儲，短信報警，手機訪問，電子地圖，回放等功能。

5       產品設備介紹

5.1     M3000R 3G路由器

5.1.1   設備圖片

5.1.2   功能特點

1.      網絡接口

?         支持 WCDMA、CDMA 2000 EV-DO和TD-SCDMA

?         支持多LAN口DHCP共享上網

?         支持串口數據透傳

2.      網絡功能

?         內置DHCP 服務

?         防火墻與網絡地址轉換(NAT)

?         支持 DMZ 主機

?         支持 DDNS

?         支持靜態路由表

?         支持移動網絡流量統計

?         WEB/Telnet 管理

?         本地與遠程Firmware升級/配置備份

?         支持配置導入導出功能，方便批量設備的配置工作；

?         系統日志服務器

5.1.3    3G路由器主要操作界面

5.2     網絡監控攝像機

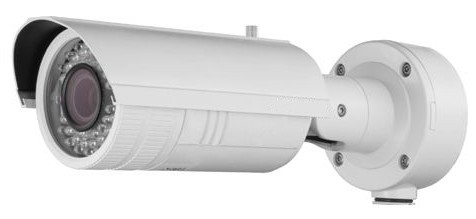

5.2.1    攝像機圖片

5.2.2   主要特點

? 最高分辨率可達1.3M(1280×960), 并可在該分辨率下輸出實時圖像
? 采用先進的視頻壓縮技術,壓縮比高,且處理非常靈活
? 采用高效紅外燈，使用壽命長，照射距離可達20-30米
? 支持寬動態范圍達120dB,適合逆光環境監控
? 支持3D 數字降噪功能
? 逐行掃描CMOS,捕捉運動圖像無鋸齒
? ICR紅外濾片式自動切換,實現真正的日夜監控
? 支持PoE供電功能
? 支持雙碼流,支持手機監控
? 支持自動光圈,自動電子快門功能,適應不同監控環境
? 符合IP66級防水防塵設計,可靠性高

5.2.3   具體參數

攝像機傳感器類型1/3" Progressive Scan CMOS快門1/25秒至1/100，000秒鏡頭2.7-9mm @ F1.2,水平視場角: 101°-30.4°-Z: 2.7-9mm @ F1.6,水平視場角: 101°-30.4°鏡頭接口類型Φ14自動光圈DC 驅動日夜轉換模式ICR紅外濾片式寬動態范圍120dB數字降噪3D 數字降噪壓縮標準視頻壓縮標準H.264 / MPEG4 / MJPEGH.264 編碼類型baseLine Profile / Main Profile / High Profile壓縮輸出碼率32 Kbps~16Mbps音頻壓縮標準G.711/G.726音頻壓縮碼率64Kbps(G.711) / 16Kbps(G.726)圖像最大圖像尺寸1280×960幀率50Hz: 25fps (1280 × 960),25fps (1280 × 720)60Hz: 30fps (1280 × 960),30fps (1280 × 720)圖像設置亮度,對比度,飽和度,銳度等通過客戶端或者IE 瀏覽器可調網絡功能存儲功能支持NAS（ISCSI可選）智能報警移動偵測,遮擋報警,網線斷,IP地址沖突,存儲器滿,存儲器錯支持協議TCP/IP,HTTP,DHCP,DNS,DDNS,RTP,RTSP,PPPoE,SMTP,NTP,UPnPSNMP,FTP,802.1x,QoS,HTTPS通用功能防閃爍,雙碼流,心跳,鏡像,密碼保護,視頻遮蓋,水印技術接口通訊接口1個 RJ45 10M / 100M 自適應以太網口一般規范工作溫度和濕度-25℃~60℃,濕度小于95%(無凝結)電源供應DC12V±10%功耗9.5W-Z ：12W MAX防護等級IP66紅外照射距離20-30米尺寸98×88.6×328.8重量1700g備注（可選）具有1 對麥克風音頻輸入/輸出接口、1 對報警輸入/輸出接口和1 個RS-485 接口電動變焦鏡頭

6       3G無線視頻多媒體綜合管理平臺

6.1.1   平臺概述

CMSS系列平臺軟件基于B/S和C/S構架模式，適用公網環境視頻監控應用的解決方案，一方面面向大量終端用戶提供監控服務，另一方面提供類似傳統專網監控中的集中監控功能。

B/S平臺架構軟件由Web管理中心和Web客戶端組成，通過中心服務器構架數據庫和Web Server服務，來實現B/S構架下的設備、用戶權限管理以及預覽和回放等操作。

Web管理中心：主要完成系統的配置操作，進行區域、設備和用戶的配置等功能。

Web客戶端：通過Web登錄管理中心獲取相關權限，進行預覽、回放等操作。

下圖是CMSS網絡監控平臺網絡架構圖：

接入層：前端設備，即包括3G路由器，網絡攝像機，各種傳感器；

數據交換層：由服務器組成，包括：WEB網頁服務器、數據庫服務器、注冊服務器、流媒體服務器、存儲服務器、報警服務器；

應用層：各類應用，包括網頁監控客戶端、手機監控、普通監控客戶端、管理系統。

6.1.2   平臺管理中心功能描述

6.1.2.1             中心登陸

平臺入口處可實現登陸至管理中心或BS版客戶端

輸入管理員用戶名密碼后，選擇登陸方式為管理中心，即以管理中心的方式登陸數據庫并進行相關配置操作。

登錄成功后，右上角顯示當前登陸用戶信息。點擊“修改密碼”可修改當前用戶的密碼。

相關界面說明如下：

功能說明區域/帳戶管理添加、刪除、修改區域和帳戶服務器管理 添加、修改、刪除和配置服務器設備管理添加、修改、刪除和配置設備用戶管理添加、修改、刪除和配置用戶

6.1.2.2             區域管理

管理員可對區域進行定義和管理

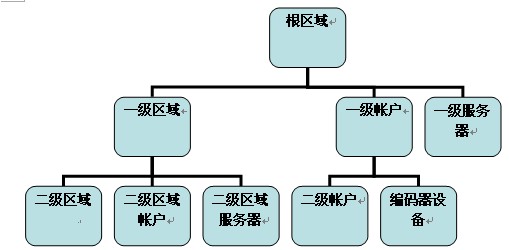

下表是本軟件的基本邏輯結構，默認所有的區域、帳戶都是以根區域為起始。

區域下可以添加子區域、服務器和帳戶。

帳戶下可以添加編碼器設備、區域、帳戶。

     注：

區域最多6級；

帳戶最多3級；

區域的直接子區域最多128個；

區域的直接帳戶最多2048個；

區域下直接同類型的服務器最多64個；

帳戶下直接設備數量最多512臺；

帳戶下直接用戶數量最多32個；

上表二級區域還可以再加區域和帳戶，二級帳戶下還可以添加帳戶，由于版面限制，此處不在添加。

6.1.2.3             區域/帳戶添加

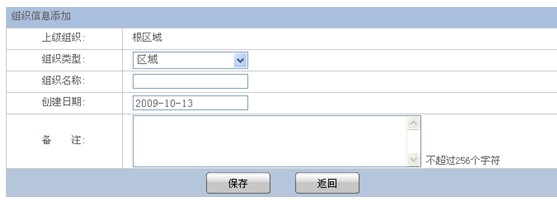

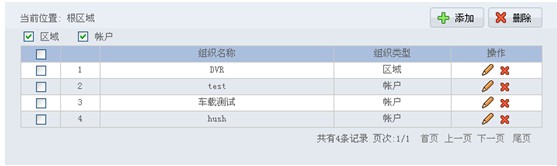

點擊 可以選擇添加區域或帳戶，在區域類下，填入組織名稱，創建時間，備注（可選），點擊保存即可：

也可通過此界面添加帳戶，點擊 鍵選擇帳戶類型，填入對應的帳戶名稱，創建時間，備注（可選），點擊保存即可：

添加完成后可以選擇 復選按鈕，有選擇的列出區域和帳戶的列表；亦可通過點擊 按鈕可以對其屬性進行修改，點擊 刪除該帳戶或區域，還可以通過 刪除帳戶或區域。

6.1.2.4             服務器管理

在配置好區域和帳戶后，點擊 進入如下界面：

     注：服務器只能在區域下添加，不能在帳戶下添加。

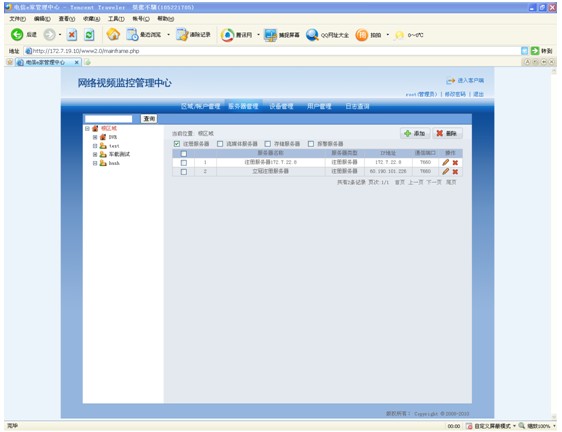

點擊 按鈕，進入添加服務器界面，如下圖所示：

填入相應的服務器名稱、IP地址、通行端口，和備注信息即可。默認選中 ，表示允許改區域的子區域使用該服務器。

添加成功界面如下所示：

選中上圖中任意類型的服務器，下面列表中就會把該區域下所以此類型的服務器和其相關信息列出。

可以通過點擊 對其進行修改，點擊 進行刪除該服務器，也可以通過 刪除。

     注：在添加服務器時，用戶可以選擇自己需要的服務器類型，服務器的類型有：

服務器類型說明注冊服務器用于編碼器的平臺注冊（必須）流媒體服務器用于復制轉發編碼器的視頻碼流（必須）存儲服務器用于編碼器的中心存儲報警服務器記錄設備報警信息（必須）

6.1.2.5             設備添加

完成區域配置后，點擊 切換到設備管理界面，可在設置的區域中進行設備的添加。

     注：設備只能在帳戶下添加，區域下不能直接添加設備，需先添加帳戶。

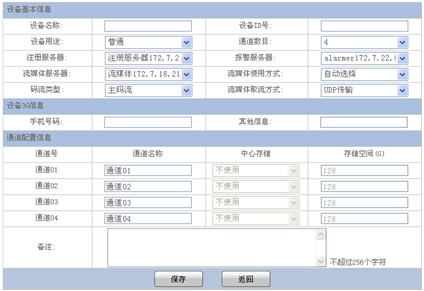

點擊 ，輸入設備名稱、設備ID號，選擇需要使用的注冊服務器，報警服務器，流媒體服務器，流媒體方式，通道數量，碼流類型等等。

     注：設備ID號需和編碼器接入平臺的編號保持一致，注冊服務器、流媒體服務器、報警服務器必須添加。需要使用中心存儲時，必須選擇對應的存儲服務器和流媒體服務器，而且流媒體方式必須選擇為強制使用。

6.1.2.6             用戶管理

完成區域配置和設備添加后，可以點擊 進入用戶管理配置界面：

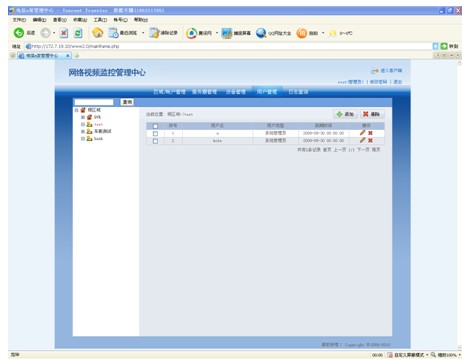

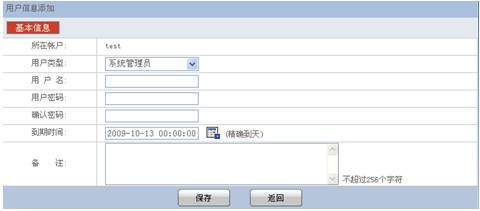

添加系統管理員：點擊 出現右圖界面，填入用戶名和密碼，到期時間（管理員帳戶無法調整），如需要可填入備注信息。系統管理員可以管理在此區域下的所有子區域、帳戶、設備、服務器；

添加用戶：點擊 出現右圖界面，點擊 可以選擇添加用戶的類型，系統管理員默認開通所有權限，普通用戶需要給其配置相關的操作權限，填入用戶名和密碼保存即可；

添加系統管理員帳戶只需配置以上界面即可，普通用戶還需配置權限界面，如下圖所示：

管理員用戶可以為普通用戶配置權限有：

6.1.2.7             日志查詢

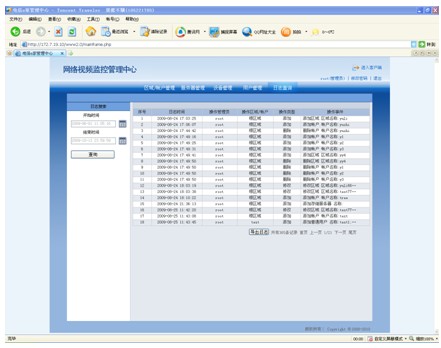

完成區域配置和設備添加后，可以點擊 進入日志查詢界面：

管理用戶設定想要查詢的起始時間和結束時間后，點擊查詢按鈕即可查詢到相關時間段內的日志信息。

6.1.2.8             數據庫導出、導入

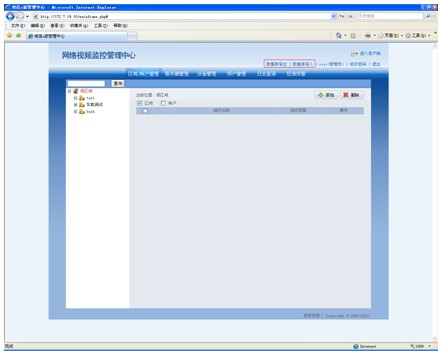

    Root最高權限管理員登錄管理中心后，頁面右上方會有“數據庫導出”、“數據庫導入”兩個標簽，如下圖紅色框內。

       點擊“數據庫導出”將數據庫導出到客戶端本地。

    點擊“數據庫導入”將客戶端本地的.sql數據庫文件導入數據庫。

6.1.3   BS客戶端監控功能簡介

6.1.3.1 客戶端登陸

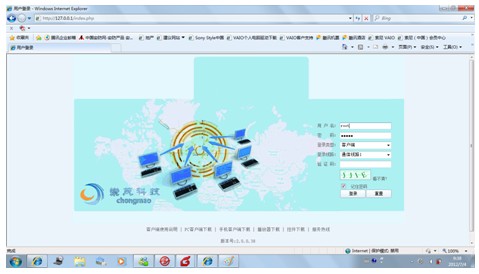

在管理中心配置完成后，輸入網站的域名或IP地址出現登陸界面如下圖：

     注：登陸的用戶名密碼需在管理中心的用戶管理下面進行配置，只有在管理中心添加了相應的用戶，才能正常登陸此界面。登陸成功界面如下所示：

6.1.3.2 圖像預覽

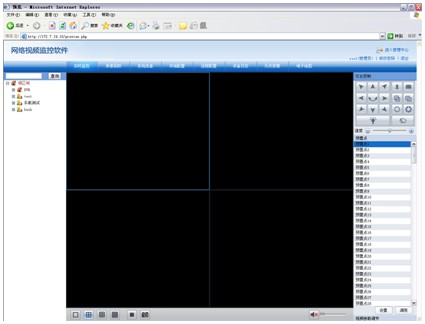

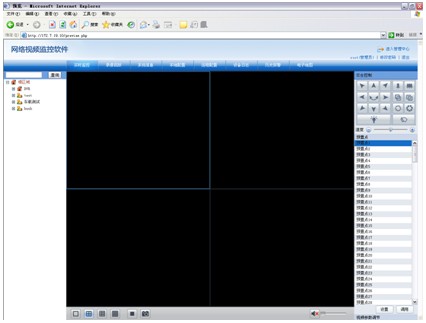

按鍵說明 按鍵說明全部停止播放按鍵 所選窗口抓圖按鍵聲音的關閉/打開 單畫面分割模式按鍵4畫面分割模式按鍵 9畫面分割模式按鍵16畫面分割模式按鍵

1.       開啟/停止預覽

選擇預覽中的某個窗口，雙擊可將該窗口畫面放大，再次雙擊可還原。

2.       抓圖

選擇正在預覽的窗口，點擊 可抓取該窗口預覽圖片保存在本地。

3.       視頻參數調節

點擊屏幕右下角的“視頻參數調節”，

選擇處于預覽狀態的窗口，可調節該通道的視頻參數。

從上到下依次為亮度、對比度、飽和度和色調的調節。

點擊“默認值”可將通道的視頻參數回復成默認值。

4.       云臺控制

若前端設備連接云臺，并且擁有云臺控制的權限，即可遠程進行云臺控制操作。

點擊“設置”完成預置點的設置。在下拉框中選擇需要的預置點，

點擊“調用”可進行預置點的調用。

6.1.3.3             回放

點擊 按鍵進入回放頁面，可對存儲在硬盤錄像機本地或集中存儲的錄像文件進行

運程回放操作。回放界面如下圖:

回放時先選中對應設備的回放通道如右圖所示：

選擇對應的點播類型、開始/結束時間，點擊

搜索錄像即可。

注：選擇開始/結束時間，點擊 選擇正確的時間

即可。

6.1.3.4             系統信息

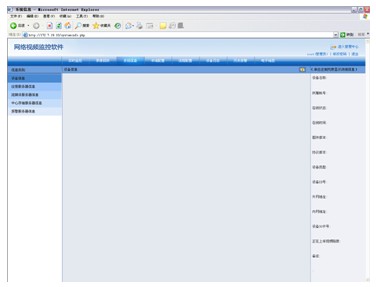

點擊 配置界面，顯示如下圖所示：

在此界面可以查看該區域下所有設備和服務器的運行狀況，具體信息如下表所示：

可以統計所有設備的在線/離線狀態，如果設備較多

還可以通過點擊“上一頁”和“下一頁”來切換。

6.1.3.5             遠程配置

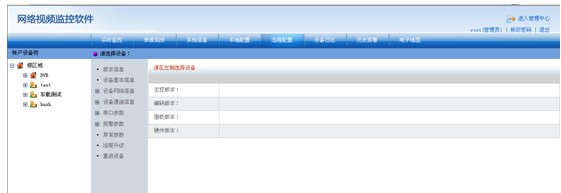

點擊 進入遠程配置界面，如下圖所示：

遠程配置參數步驟：

第一步：選中該區域下用戶需要配置參數的設備，單擊需要配置

的設備即可,如右圖所示：

第二步：此時用戶需選擇需要配置的參數的類型，如右圖所示：

6.1.3.5.1.1       設備網絡參數配置

高級配置信息說明如下：

網絡參數說明DNS1 DNS2網絡中首選和備用DNS服務器地址。報警主機設備報警可自動將報警信號上傳到該IP地址。解析服務器IP server解析服務器地址。

設備通道信息

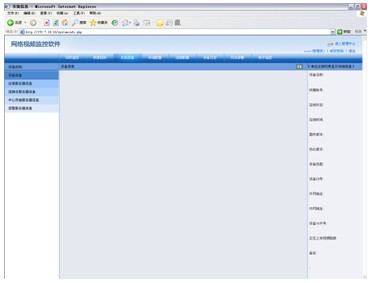

此界面主要設置的參數有：顯示設置、視頻設置、設備錄像計劃、中心錄像計劃、移動偵測、視頻丟失、視頻報警和字符疊加。

1.     顯示設置

首先點擊通道號的 ，選擇需要更改參數

的通道，A表示模擬通道，后面跟數字就帶

表第幾個模擬通道，如：A2就代表第二個

模擬通道。

顯示名稱后面 ，選中表示顯示通道名稱

不選表示隱藏通道名稱顯示。在顯示通道名

稱模式下，可以通道調節坐標來調整名稱顯

示在界面上的位置。

顯示OSD后面的 ，選中表示顯示OSD,

不選表示隱藏OSD。在顯示OSD模式下，

可以選擇OSD坐標，狀態和是否顯示星期。

2.     視頻設置

用戶可在視頻設置界面，設置通道的

主碼流（錄像碼流）、子碼流（網傳碼流）

的碼流類型、分辨率、圖像質量、碼率類

型、碼率上限、視頻幀率、幀類型、I幀

間隔等。

3.     定時錄像設置

用戶可通過中心的錄像計劃設置，設置定時錄像計劃功能。

4.     中心錄像設置

用戶選擇中心存儲錄像，需要在管理中心由

相關的管理人員開通相應的權限存儲權限。

5.      移動偵測錄像設置

設置完成后，移動偵測錄像的有效時間為該通道移動偵測與移動偵測錄像時間的交集部分。

6.     視頻丟失

針對前端設備視頻輸入信號丟失進行布防處理，從而進行相關聯動操作。

7.     視頻遮擋

軟件可遠程設置設備通道隱私遮擋，將隱私區域在圖像上以黑框遮蓋。

8.     遮擋報警

遮擋報警主要針對惡意遮擋攝像機，影響正常監控的情況進行布防處理。

9.     字符疊加

通過字符疊加設置，可在圖像上需要的位置進行疊加字符的顯示。

10. 報警參數設置

報警輸入設置
