雖然不帶管控功能的交換機比帶管控功能的交換機的功能要少，但是，人們可以根據自己所需的自動化網絡功能來進行最佳化的選擇，從而達到節省網絡運行投入的目的。
本文所談及的交換機實際上是一種數據插座。以太網自動化系統的各個詳盡的數據包不是要發送到所有的總站（如同在以太網中心那樣），而是要將這些數據包發至編有地址的接收器。交換機生產廠商提供的交換機種類很多，用戶選擇的范圍很大。然而用戶所選擇的交換機的所有功能是否都用得上？答案是否定的。在許多情況下，不帶管控功能的交換機就已經能夠滿足用戶使用的要求了。對于一個正規的企業來說，交換機分配數據的過程是網絡監控人員所看不見的。在自動化網絡中，數據轉換是在OSI（開放系統互連）層面進行的，而在該層面已經有MAC（媒介存取控制）地址，也就是說，交換機在完成數據轉換任務時不需要IP地址，因?yàn)椴粠Ч芸毓δ艿慕粨Q機省去了多種復雜的功能，所以，在數據轉換過程中不需要進行組態便可快速投入使用。在這種情況下，使用不帶管控功能的交換機比使用帶管控功能的交換機更為便捷有利。
通常情況下，在一個封閉的網絡分段中，且只有較少的幾個以太網自動化裝置，則使用不帶管控功能的交換機。例如，一臺小型機床，或是中型機床，僅僅是將少數幾個以太網自動化裝置相互連接在一起。在這種情況下，使用不帶管控功能的交換機便已夠用。Amberg設備廠的以太網熱能自動監測系統使用不帶管控功能的交換機，整個系統一目了然。此外，只有一臺帶有一個以太網接口的PC的配電箱也適合應用不帶管控功能的交換機，該P(yáng)C能夠連接如IP電話、影像設備或掃描儀等多臺設備。此種情況下，不帶管控功能的交換機能夠?qū)崿F(xiàn)數據移動的簡單復制，同樣能夠很好地適用于為動力或以太網適用（PoE）的末端設備的供電。

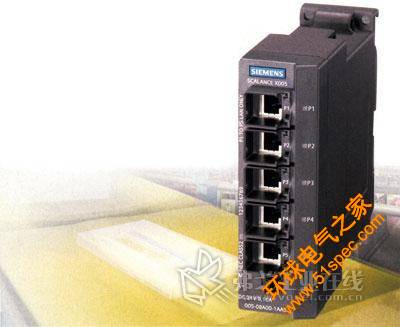

圖1 貨物郵遞中心的自動化系統不全是需要帶管控功能的交換機，除分揀中心外，不帶管控功能的交換機便能夠滿足使用的需要。Siemens公司提供的工業以太網用Scalance X-005系列交換機屬于不帶管控功能的交換機
不帶管控功能的交換機的診斷
通常網絡出現問題時，要么是交換機供電出現故障，要么是具體數據移動出現問題，再就是插銷或是線纜出現了問題。診斷這些問題可以直接通過LED在設備上直接加以診斷。此種情況下也適合使用不帶管控功能的交換機，這樣進行診斷簡單易行。這里通用一個簡便的法則：因?yàn)橐呀?jīng)存在一個更高級的診斷的可能性，所以，此時交換機就可以不必自身也具備精準診斷的監控功能或是顯示相關設備出現故障的功能。如果是用交換機串聯多個驅動裝置，通過驅動裝置來實現診斷故障，那么也可借助于交換機進行診斷。
重要的是，在出現故障時，當數據不能時序嚴格地傳送到設備和機床時，因?yàn)楣收系脑蛐枰藛T在事故現場進行排查，所以，通過交換機實現遙控的功能實際上也沒有起到作用。例如，在一個貨物郵遞中心，連接分揀設備以外的其他設備可以采用若干不帶管控功能的交換機，而分揀中心則需使用帶管控功能的交換機（圖1）。
此外，不帶管控功能的交換機還能夠?qū)崿F(xiàn)媒介交換機的功能。如果需將一個電接口轉換到一個光電接口，此種狀況下，只要不帶管控功能的交換機帶有電接口和光電接口，那么這種交換機也適用于此種情況。此外，有時為了滿足用戶臨時性搭接或類似需求，也使用不帶管控功能的交換機提供若干個電接口。

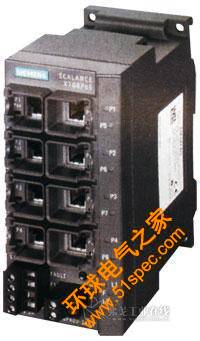

圖2 Siemens公司提供的用于終端設備供電和數據傳輸?shù)腟calance X-108 PoE系列交換機不帶管控功能，適用于符合供電或以太網的IEEE 802.3at標準1類型的供電與末端數據設備使用
多種情況下需使用帶管控功能的交換機
如果網絡單元是連接在一個較大的網絡里或是連接在一個網絡的重要部分，那么，此時除了連接作用外，更為重要的是，交換機必須具備遙控監測網絡問題的作用。因?yàn)檫b控監測能夠省時，這就意味著監測人員不需要走出辦公室到其他作業場所去進行監測，或是監測連接在該公司網絡上的設備，而該設備實際上設置在其他場所。在這種情況下，交換機需要一個IP地址，目的是為了通過鏈接或網絡的主要部分找到該帶有IP地址的交換機。這種情況需使用帶管控功能的交換機，這樣不僅能夠?qū)崿F(xiàn)遙控監測，而且能夠?qū)崿F(xiàn)自動化系統的組態。
如果自動化網絡系統有很多相同的單元，原則上，所有的交換機組態相同，這樣能夠非常容易匹配數據答案快速傳遞到所有裝置設備上；傳遞的這些數據答案還能夠調整網絡文件。這樣組態的交換機還具有以下功能：如錯誤數據包統計或是移動數據參閱，能夠幫助鎖住網絡中出現的某個錯誤。在IT行業，首先是像SNMP（簡單網絡管理協議）這樣的標準機制受到普遍歡迎。交換機將所謂的終端傳統程序發送到上一級的監控裝置上，該裝置向IT管理人員顯示網絡的運行狀況，并在出現網絡錯誤時顯示出網絡錯誤以及這些錯誤的來源。在制造業使用的自動化系統中，Profinet起著決定性的作用。此時，Profinet IO數據包用于網絡監控。
各種各樣的交換機變型產品
Siemens公司提供具有各種不同功能等級、適合不同用途的Scalance X系列交換機，從簡單的不帶有管控功能的交換機到帶有3級管控功能的交換機，各種級別層次應有盡有。X-200系列交換機帶有管控功能；而XB-000、X-005和X-100系列交換機不帶管控功能。 此外，X-100系列媒介交換機也屬于X-200系列交換機。另外，如圖2所示，Siemens公司提供的用于終端設備供電和數據傳輸?shù)腟calance X-108 PoE系列交換機不帶管控功能，適用于符合供電或以太網的IEEE 802.3at標準1類型的供電與末端數據設備使用。
