　　工廠信息

　　廠名： Bucuresti Vest聯合循環熱電廠 (CCHP)

　　應用地點： 羅馬尼亞布加勒斯特

　　項目類型： 工廠改造

　　工廠類型： 燃煤電廠

　　輸出： 186MW(電能)，197MW(熱能)

　　合同日期： 2005年5月

　　完工日期： 2009年3月

　　項目信息

　　Bucuresti Vest聯合循環熱電廠位于羅馬尼亞首都布加勒斯特，向該市提供電能和熱能。該廠與兩個125MW電廠相鄰，是為了滿足羅馬尼亞日益增長的電力需求而建。

　　電廠的所有者是SC Electrocentrale Bucuresti公司(以下簡稱ELCEN公司)，是羅馬尼亞的主要能源供應商，約占全國總發電量的 20%。ELCEN熱電廠發電量超過2000MW，其中1000MW直接向布加勒斯特供電。

　　Bucuresti Vest聯合循環熱電廠包括一臺最高可發電135MW的GE 9E燃氣輪機，一臺由奧地利能源及環境股份公司生產的余熱鍋爐，一臺最高可發電60MW的SKODA蒸汽輪機。

　　該工廠籌建項目的主要承包商是VA Tech Hydro的聯合循環部。VA Tech Hydro主要負責提供完整的電氣系統及儀表和控制系統，所有工廠輔助單元，如供氣單元，以及所有結構工程。橫河電機提供CENTUM CS 3000/UOI分布式控制系統(DCS)，ProSafe-RS 安全儀表系統，Exaquantum工廠信息管理系統，以及工程、安裝、調試和操作員培訓服務。

　　該項目的執行十分專業。建設期控制在30個月以內，從而得以快速獲得投資回報。橫河電機出色的工廠控制系統，為實現工廠高度自動化和高可靠性做出了重要貢獻。

　　橫河電機解決方案特性

　　1. 統一的操作員界面

　　CENTUM CS 3000/UOI提供統一的操作員界面，用于工廠渦輪機，余熱鍋爐(HRSG)，電廠輔助系統(BOP)以及電氣系統的操作、管理和維護。

　　橫河電機的統一操作員界面可實現很多功能。它是橫河電機開發的 CENTUM DCS和GE Mark VI燃氣輪機控制系統的通用控制平臺。通過 CENTUM CS 3000/UOI可訪問GE Mark VI燃氣輪機控制系統，Siemens Simatic蒸汽輪機控制系統以及工廠其他系統的所有數據。無需網關。 Bucuresti Vest聯合循環熱電廠由四個操作員站操作和監視，它們位于中控室，可以訪問超過90個過程畫面。每個站配備四個監視器，可以顯示四個單獨的畫面。此外，還有四個50"的大屏幕顯示器。

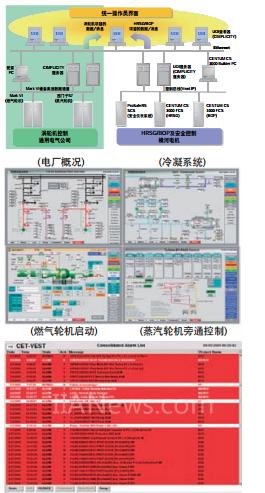

　　燃氣輪機畫面和其他系統畫面如右圖所示。通過CENTUM CS 3000/UOI 站中的這些畫面，操作員可以同時直觀監視并控制所有工廠的不同系統。

　　2. 工廠自動啟動和停車

　　在新的聯合循環熱電廠中，橫河電機配置了工廠自動啟動和停車功能塊順序。熱電廠的設備實現了自動化，具有高度靈活性，可以應對不斷變化的需求，可向布加勒斯特的集中供熱網絡供熱達190MW。

　　電廠可在發電模式或發電及供熱模式下運行，其中需要進行復雜的數學運算。這些運算可通過DCS現場控制站處理，且無需通過OPC或其他方式處理。

　　3. 先進報警管理

　　電廠的報警管理采用了橫河電機的報警軟件。它同時管理DCS和渦輪機控制器的報警，以及來自輔助控制器和安全系統的報警，并在毫秒精度下使用事件序列信號標記事件時間戳。

　　客戶的認可

　　VA Tech Hydro在該項目中選擇了橫河電機自動化系統，主要是由于CENTUM CS 3000控制系統在電廠應用中所表現出的能力，且符合相關VGB標準。另一個決定因素是該系統使用冗余通訊卡，以符合現場總線的概念(Profibus分散型外圍設備總線)，和 IEC60870通信規約。

　　在這個新建工廠中，CENTUM CS 3000 DCS的設計和結構滿足了用戶對高可用性和高運行可靠性的期望。

　　在HMI操作員站前的操作員工作臺上，橫河電機的UOI解決方案的優點顯而易見：

　　由于電廠控制和渦輪機組控制的過程模式相近，且在相同的可視化平臺上運行，所以操作非常方便。而且，該項目的過程圖十分出色，不僅結構清晰，且帶有詳細過程描述和大屏幕顯示器。

　　- 電廠和渦輪機組控制中，綜合報警列表軟件幫助操作員快速找到原因和現象間的關系。
