有關電壓反饋與電流反饋的形式區別，反饋類型，根據反饋所采樣的信號不同，可以分為電壓反饋和電流反饋，電壓反饋和電流反饋是指反饋信號在輸出端的取樣是電壓還是電流。
一、電壓反饋與電流反饋的區別
根據反饋所采樣的信號不同，可以分為電壓反饋和電流反饋。
電壓反饋： 反饋信號取自輸出電壓信號。
電流反饋： 反饋信號取自輸出電流信號。
判斷方法 電壓反饋：輸出端短路(RL=0)，反饋消失
電流反饋：輸出端開路(RL=∞)，反饋消失

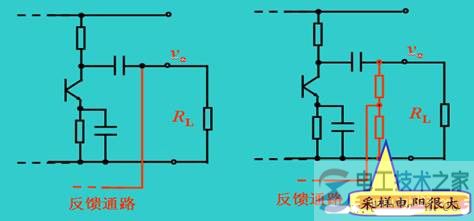

電壓反饋采樣的兩種形式：

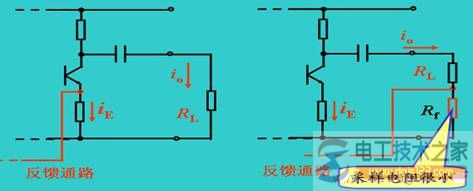

電流反饋采樣的兩種形式：
負反饋放大電路的基本組態，根據從輸出端的取樣方式來說可以分為電壓反饋和電流反饋。根據反饋信號在信號輸入端的運算方式可以分為串聯反饋和并聯反饋，所以基本組態有四種：電壓串聯，電壓并聯，電流串聯，電流并聯。
所謂電壓反饋和電流反饋指的就是反饋信號在輸出端的取樣是電壓還是電流。若反饋信號等于是輸出電壓或者是輸出電壓的一部分，那么就是電壓反饋，如果反饋信號等于輸出電流或者是輸出是電流的一部分的話，那么就是電流反饋。
怎么判斷到底是電壓反饋還是電流反饋?
常用的辦法：輸出短路法。就是說假設輸出電壓為零，或者令負載電阻RL=0，然后看反饋信號是否存在，若反饋信號不存在了，說明反饋信號與輸出電壓成比例，就是電壓反饋。若反饋信號還存在，則說明反饋信號與輸出電壓不成比例，而是與輸出電流成比例，是電流反饋。
至于兩者的區別，就是反饋信號在輸出端的取樣方式不一樣，一個是電壓，一個取的是電流。
二、如何判斷電壓反饋與電流反饋？
若反饋量與輸出電壓成正比則為電壓反饋；若反饋量與輸出電流成正比則為電流反饋。通常可以采用負載短路法來判斷。

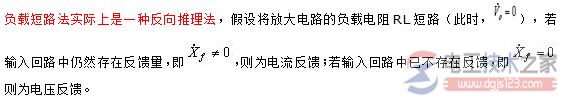

從概念上說，若反饋量與輸出電壓(有時不一定是輸出電壓，而是取樣處的電壓)成正比則為電壓反饋；若反饋量與輸出電流(有時不一定是輸出電流，而是取樣處的電流)成正比則為電流反饋。在判斷電壓反饋和電流反饋時，除了上述方法外，也可以采用負載短路法。
判斷電壓反饋和電流反饋更直觀的方法是根據負載電阻與反饋網絡的連接方式來區分電壓反饋與電流反饋。
將負載電阻與反饋網絡看作雙端網絡(在反饋放大電路中其中一端通常為公共接地端)，若負載電阻與反饋網絡并聯，則反饋量對輸出電壓采樣，為電壓反饋。
否則，反饋量無法直接對輸出電壓進行采樣，則只能對輸出電流進行采樣，即為電流反饋。
電壓負反饋可以穩定輸出電壓；而電流負反饋則可以穩定輸出電流。區分電壓反饋與電流反饋只有在負載電阻RL變動時才有意義。如果RL固定不變，因輸出電壓與輸出電流成正比，所以，在穩定輸出電壓的同時也必然穩定輸出電流，反之亦然，二者效果相同。

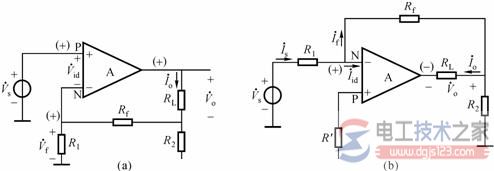

圖6 電壓反饋與電流反饋的判斷
如圖5(a)
，反饋電壓 ，反饋量與輸出電壓成正比，故為電壓反饋。

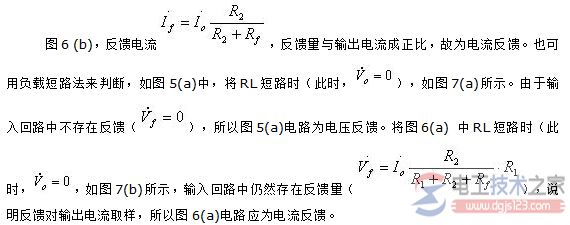

圖6(a)
，反饋電壓 ，反饋量與輸出電流成正比，故為電流反饋。

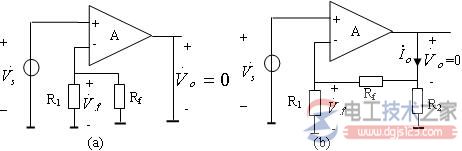

圖7 負載短路法判斷電壓反饋與電流反饋
