有關電壓負反饋與電流負反饋的判斷方法，負反饋放大電路的輸出電壓uO為零，若反饋量也隨之為零，則說明引入了電壓負反饋，反之則電路中引入了電流負反饋。
在電壓負反饋電路中，反饋量取自輸出電壓，并與之成比例；在電流負反饋電路中，反饋量取自輸出電流，并與之成比例。
判斷方法：令負反饋放大電路的輸出電壓uO為零，若反饋量也隨之為零，則說明引入了電壓負反饋；若反饋量依然存在，則說明電路中引入了電流負反饋。

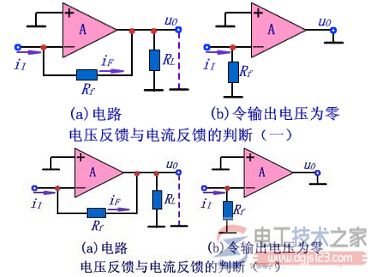

如下圖（a），電路中引入了交流負反饋，輸入電流iI與反饋電流iF如圖中所標注。令輸出電壓uO=0，即將集成運放的輸出端接地，便得到圖（b）所示電路。
此時，雖然反饋電阻Rf中仍有電流，但那是輸入電流iI作用的結果，而因為輸出uO為零，所以它在Rf中產生的電流（即反饋電流）也必然為零，故電路中引入的是電壓反饋。

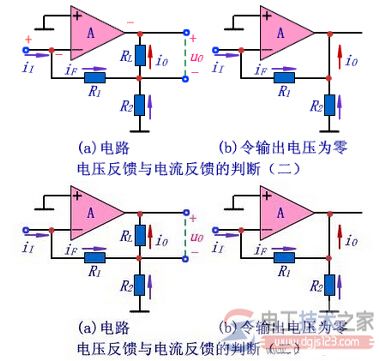

如下圖，電路中引入了交流負反饋，各支路電流如圖中所標注。令輸出電壓uO=0，即將負載電阻RL兩端短路，得到如圖（b）所示電路。因為輸出電流iO僅受集成運放輸入信號的控制，即使RL短路，iO并不為零；又因為反饋電流iF與iO的關系不變為：
說明反饋量依然存在，故電路中引入的是電流反饋。
注意：在判斷電壓反饋與電流反饋時，反饋量僅僅決定于輸出量，而由輸入量直接作用所產生的電流（電壓）不是反饋量。
