NE555時基電路制作光控報警器電路

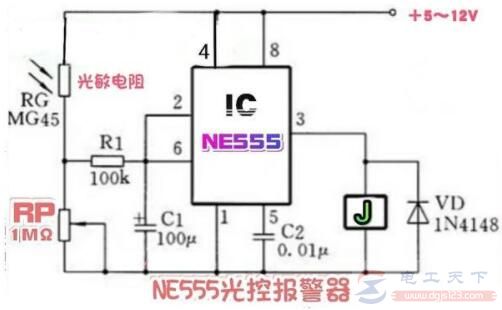

下面介紹一款采用NE555時基電路制作的光控報警器，如圖：

圖1：NE555構成的光控報警器

上圖中NE555時基電路的②⑥腳連在一起，接成一個施密特觸發器。白天光線很強，光敏電阻RG的阻值很小，NE555的②⑥腳為高電平，其輸出端③腳輸出為低電平，繼電器J無電不工作，J的常開觸點控制的高響度喇叭（圖中未畫出高響度喇叭）亦不工作。

晚上光線變得很弱，光敏電阻RG的阻值變得很大，NE555的②⑥腳變?yōu)榈碗娖剑洧勰_輸出變?yōu)楦唠娖剑琂得電工作，其常開觸點閉合，接通高響度喇叭的電源使其發出報警聲。圖中的R1、C1用于提高光控電路的抗干擾能力。調整RP的阻值可使該報警器在所需的光線下發出報警聲。

上圖電路可以在光線變?nèi)鯐r(shí)發出報警聲，如果調換RP和RG的位置，該報警器可在光線變強時發出報警聲。

圖2：高響度喇叭的外形

上圖中高響度喇叭內置音源，工作電壓為9～12V，只要接通電源即會發出報警聲。

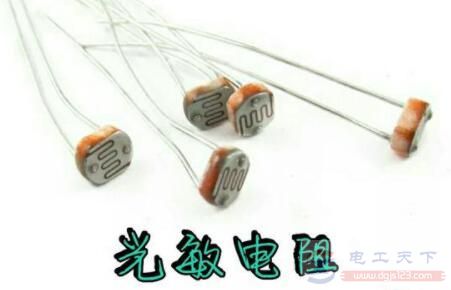

圖3：光敏電阻的外形

光敏電阻是一種對光敏感的元件，其阻值與光線強弱有關，一般光線越弱，光敏電阻的阻值越大。

圖4：DIP-8封裝的NE555時基電路

NE555是一款雙極型555時基電路，其輸出端③腳的帶負載能力可達200mA。如果報警電路的工作電流小于200mA，上圖電路也可以省略繼電器，由NE555直接驅動報警電路工作。
