一、目標
針對國內和內河船舶，利用IC卡和手持式PC技術，實現移動簽證和收費。
二、系統結構

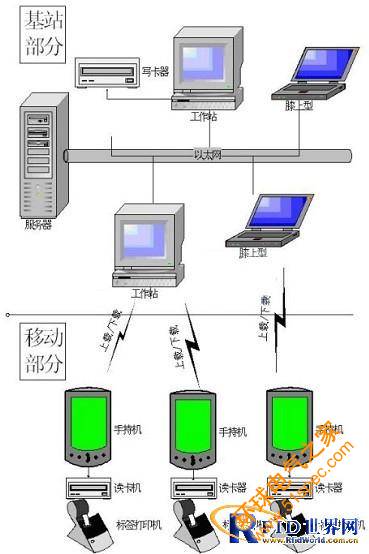

如圖所示，分為IC卡簽證收費基站系統和IC卡簽證收費移動系統2部分。
1.IC卡簽證收費基站系統：位于固定點的船舶簽證管理部門。 由硬件、系統軟件、IC卡簽證收費基站軟件組成。
2.IC卡簽證收費移動系統：位于移動船舶簽證點。 由硬件、系統軟件、IC卡簽證收費移動軟件組成。
三、軟件環境
1、IC卡簽證收費基站系統：
硬件：帶有寫卡讀卡設備的計算機局域網絡。
系統軟件：服務器操作系統：MicroSoft Windows2000/XP/.NET Server；數據庫：MS-SQL2000或SYbase11/12。
客戶機：MicroSoft Windows98/2000/XP。
IC卡簽證收費基站軟件。是國家海事局收費管理系統的一部分。
2、IC卡簽證收費移動系統：
硬件：帶有讀卡設備、標簽打印設備的手持式PC。
系統軟件：MicroSoft Windows Pocket PC 2002。
IC卡簽證收費基站軟件。
3、基站系統與移動系統之間關系：
移動系統可以從基站系統下載船舶基本數據和收費規則數據。
移動系統可以向基站系統上載執行移動簽證收費的業務數據。
通信方式：串口或并口有線通信；無線通信（紅外/藍牙）。
4、開發工具：
MicroSoft Windows Pocket PC 2002；
MicroSoft Visual Studio .NET。
四、應用軟件主要功能
1、IC卡簽證收費基站軟件主要功能：
1、1 船舶登記功能：
船舶登記：根據客戶辦理國內和內河船舶登記申請表，辦理船舶登記手續，建立船舶基本信息數據庫
船舶變更：船舶重要信息變化時修改已經登記的船舶基本信息。
船舶注銷：
1、2 IC卡管理功能：
IC卡與證書管理類似。記錄每個船舶辦理IC的全部過程。
辦新卡：每當新船舶登記時或原來已登記的船舶未辦卡時或船名變更時，根據客戶IC卡申請表，寫卡。IC卡上只寫有標識該船舶的內部編號和船名。
補卡：原來IC卡損壞或丟失，根據客戶IC卡補辦申請表，寫卡。
銷卡：船舶注銷時，收回IC卡。
1、3 下載服務功能：為手持式PC下載數據提供服務。選擇服務的移動點、轄區、與手持式PC的通信方式，軟件將自動從基站數據庫中將本轄區的船舶基本數據和收費規則數據同步到手持式PC中。
1、4 上載服務功能：為手持式PC上載數據提供服務。選擇服務的移動點、轄區、與手持式PC的通信方式，軟件將自動向基站系統數據庫拷貝本次執行移動簽證收費的所有業務數據，主要包括船舶動態簽證數據和發票數據。
1、5 簽證后開票功能： 客戶依據從移動點收到的“交費通知小票”來交費： 依據小票，挑選簽證數據（船舶動態信息），自動計算收費，收款，自動打印發票。在固定簽證點，手工開票后： 向計算機補錄指定發票號的發票內容。
1、6 手持式移動設備管理：記錄所有手持式移動設備的代號、使用的簽證員姓名；變更的記錄。
1、7 船舶經營轄區管理：登記本固定簽證點的管轄的所有移動簽證點。
1、8 移動簽證員管理：登記每個移動簽證員檔案及其所屬移動簽證點和擁有的移動設備。
1、9 其他：固定簽證點的業務功能（略，參見國家海事局開發的船舶簽證系統、費收信息管理系統）。
2、IC卡簽證收費移動軟件主要功能：
2、1 下載基本數據功能：從“基地”數據庫中，下載本轄區的船舶基本數據、費率數據、控制數據，更新手持式PC中相應數據。
2、2 移動簽證和收費功能：如果用戶無卡，電腦記錄下來，并要求用戶限期辦理。 用手持式PC連接的讀卡機讀卡，顯示船舶信息用于驗船、驗證時校對； 選擇準簽還是拒簽；準簽時，立即給出計費結果顯示出來； 選擇現場付款還是到固定點交款； 如果為現場付款，手工收款并開票； 如果為到固定點交款，打印付款通知小票給客戶，手持式PC自動記錄待付款。
2、3 匯總統計功能： 匯總統計移動簽證和收費數據，顯示。
2、4 上載移動簽證收費數據功能：將手持式PC中的船舶動態簽證記錄、計費數據、是否收款信息、發票數據上載到“基地”數據庫中。上載完成后可以同時下載基本數據。
五、應用軟件的數據庫設計
這里主要描述與IC卡移動簽證收費方面有關的數據庫，固定簽證收費方面的數據庫不涉及。
船舶經營轄區： 船舶經營轄區域代號、船舶經營轄區域名稱。
手持設備數據： 手持設備的分類、手持設備的代號、使用維修保養記載等。
移動簽證員數據： 移動簽證員代號、移動簽證員姓名、擁有的手持設備的代號等。
船舶基本數據： 船舶經營轄區域代號、船名、IMO呼號、船舶呼號、船舶名稱（外文）、主機功率、總噸、凈噸、載重噸、載箱數、船舶用途、總長、型寬、型深、船舶分類、造船廠名、船體材料、主機數目、主機種類、推進器數目、推進器種類、桅桿數目、發動機總功率、發電機總功率、額定航程、額定航速、抗風等級、每厘米噸數、夏季滿載平均吃水、前吃水、后吃水、平均吃水、救設使用人數、主要消防設備、主要防污設備、適裝品種、船舶種類/船型、容許船員數、最低安全配員、額定載客、船籍港代碼、船舶曾用名、國籍、船籍港、船舶登記、船舶所有人、船舶所有人地址、經營人、經營人地址、航線分類、靠泊地點、建造日期、備注、登記時間、辦卡標記等。
船舶動態電子簽證數據： 始發港、駛往港、上一經過港、下一經過港、抵港時間、離港時間、實際載貨、實際載客、本港卸貨數量、本港裝貨數量、本港下客人數、本港裝客人數、危險品名、票據分類編碼、票據編號、金額、航次、航線分類、是否免征、進出港標記、累簽次數、經辦時間、費率、備注、船方送簽人等。
船舶追逃名單： 船名、船籍港、建造日期、船舶種類/船型、船舶所有人、跟蹤原因等。
船舶辦理IC卡的記錄： 辦卡類別、船名、辦卡日期、辦卡原因、辦卡機關、辦卡人、簽發日期、有效日期、最后核查時間、辦卡交費情況等。
發票數據： 票管員、發放時間、機構代碼、打印機號、票據ID、票據名稱、票據號、開票員、開票日期、是否是沖銷發票、沖銷發票號碼、上報標記、上報時間、上報連接串、核銷標記、核銷時間、審核員、歷次審核員列表、繳款單位編碼、繳款單位名稱、代理編碼、代理名稱、船舶動態信息指針、船名、船舶國籍、凈噸(馬力)、費率、進港日期、出港日期、進港港務費、出港港務費、港務費合計、票據狀態、備注、票號數字簽名、交款銀行、交款單號、銀行帳號、到達港口、費目編碼、繳款日期等。
付款通知小票數據： 開票員、開票日期、票據ID、繳款單位編碼、繳款單位、船舶動態信息指針、船名、凈噸(馬力)、費率、進港日期、出港日期、進港港務費、出港港務費、港務費合計、備注、繳款期限、繳款地點等。
費目費率數據： 費目編碼、費目中文名稱、費目英文名稱、費率、助記編碼、計費單位、批準文件、備注等。
六、操作描述
1、機構、人員、設備資源的管理：
開始使用或有資源變化時，進入《IC卡簽證收費基站軟件》執行對應功能如下操作：
登記和修改本固定簽證點所管轄的所有移動簽證點。
登記和修改本固定簽證點所管轄的移動簽證點的所有手持式移動設備。
登記和修改每個移動簽證員檔案及其所屬移動簽證點和擁有的移動設備。
2、收費規則的管理：開始使用或有收費規則變化時，進入《IC卡簽證收費基站軟件》執行對應功能設置費目費率。
3、船舶登記和辦理IC簽證卡：
辦理IC簽證卡和辦理船舶證書管理方式相同。凡是以下情況時，進入《IC卡簽證收費基站軟件》執行“船舶登記功能”和“IC卡管理功能”操作：
已經作過船舶登記的但未辦理IC簽證卡的，集中通知船舶所有者辦理。
新船舶登記的同時辦理IC簽證卡。
IC簽證卡損壞、丟失、未在限定時間及時辦理的補辦。
船舶注銷時回收并注銷IC簽證卡。
在移動簽證時發現無IC簽證卡的，根據通知來固定點辦理IC簽證卡。
4、移動簽證收費人員外出前：進入《IC卡簽證收費移動軟件》執行“下載基本數據功能”：自動將基站數據庫中將本轄區的船舶基本數據、費率數據、控制數據更新到手持式PC中。從票據監督員領發票并登記。
5、移動簽證收費人員在移動地點執行簽證收費任務時：
進入《IC卡簽證收費移動軟件》執行“移動簽證和收費功能”：
如果用戶無卡，電腦記錄下來，并要求用戶限期辦理。
用手持式PC連接的讀卡機讀卡，顯示船舶信息用于驗船、驗證時校對；
選擇準簽還是拒簽；準簽時，立即給出計費結果顯示出來；
選擇現場付款還是到固定點交款；
如果為現場付款，手工收款，按照自動給出的發票數據開票；
如果為到固定點交款，打印付款通知小票給客戶，手持式PC自動記錄待付款。
6、移動簽證收費人員回到固定簽證點時：
上載移動簽證記錄：進入《IC卡簽證收費移動軟件》執行“上載移動簽證收費數據功能”：將手持式PC中的船舶動態簽證記錄、計費數據、是否收款信息、發票數據上載到固定點數據庫中。
交款、交票：進入《IC卡簽證收費移動軟件》執行“匯總統計功能”：匯總統計出收款合計和開票情況，與實際收款款和開票情況核對，交給票據監督員。
7、客戶依據從移動點收到的“交費通知小票”來交費時：進入《IC卡簽證收費基站軟件》執行“簽證開票功能”：依據小票，挑選簽證數據（船舶動態信息），自動計算收費，收款，自動打印發票。
詳細的解決方案請聯系：北京華正世紀軟件技術有限公司
地址：北京市西城區德外大街3號北京遼寧飯店寫字樓8層
郵編:100088 TEL：010-68364757 68364759
