背景介紹
隨著配電終端數量快速增長，要求傳輸的數據量越來越大。此外，配電管理系統功能的拓展，也將增加終端向系統主站傳輸的數據量。配電網數據業務主要包括電能計費數據業務、用戶抄表數據業務、用電營銷數據業務、配電網調度數據業務等；配電網信息可以分為兩大類：一類是圍繞配電網設備的各種信息，另一類是圍繞用戶的各種信息。從網絡分層的角度來看，電力配網自動化系統可以分為三個層次：現場業務采集層、可靠數據傳輸層以及后端業務處理和網絡管理層。
方案介紹
●電力配網/營銷自動化系統解決方案（EPON/McWiLL）

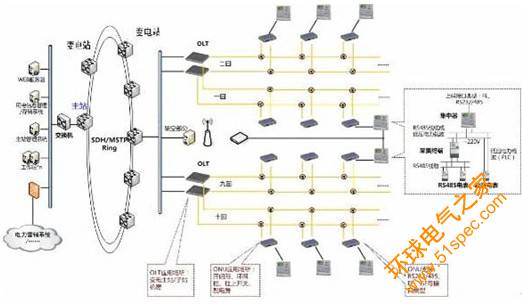

1. DT EPON傳輸系統方案
EPON系統由光線路終端（OLT）、光網絡單元（ONU）和光分配網絡（ODN）組成。本方案中，以110kV變為匯聚點，在110KV變的每個電力回線處放置一端OLT設備，在各開關站處放置一端ONU設備。OLT的PON接口通過無源分光器到達ONU，根據各開關站的地理分布形態，結合10kV電力線出線的電氣接線結構，每臺ONU通過雙PON接口分別連接來自兩個不同回線處的OLT，并在這兩臺OLT上同時“注冊”，形成雙點接入的“手拉手”網絡結構。

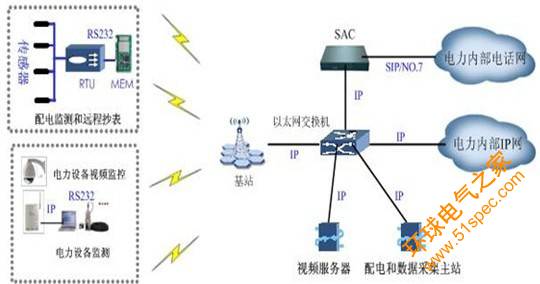

2.DT McWiLL無線接入、傳輸系統方案
在部分光纜無法到達的接入站點，利用無線的傳輸方式實現配變監測，將遠程抄表、配電變壓器在正常及事故情況下的監測、保護、控制、計量和供電部門的管理工作有機地融合在一起，達到供電經濟性最好，企業管理更有效。為了提升供電的可靠性和質量，配變監測系統將逐漸增加配電變壓器的覆蓋面，尤其是將100KVA以上的配電變壓器全部納入配變監測系統的監測，并且把日常工作的調度業務逐步轉移到無線的方式上來。

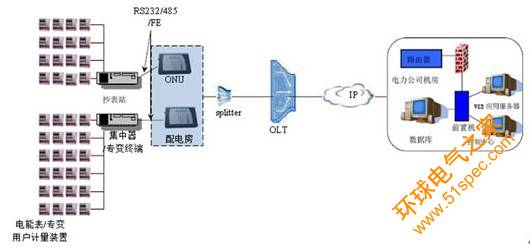

●電力智能抄表解決方案
智能電能表（光纖）解決方案其實就是將ONU作為一個內置模塊內嵌進智能電能表之中，從而實現電表的智能采集。
該解決方案特點：
1、電表實現對內嵌ONU模塊的供電，真正實現無緣光網絡（不再需要考慮設備供電問題）；
2、極大減少了系統故障點；
3、端到端網絡管理解決方案。
