1. 系統概述
體育跑步計時系統采用射頻識別(RFID)系統和125K低頻激活技術、計算機信息處理等高新技術與體育運動相結合，便于運動員攜帶而不影響其競技狀態。該系統計時精度可達10ms，完全可以滿足現代體育競技的要求，同時可用于對多個人物目標跑步統計以及管理。可用于學校學生跑步比賽或者跑步成績的統計及管理，提高了跑步成績的精確度，節省了人力及時間。
2. 系統原理
每當運動員帶著雙頻電子標簽經過跑道處計時線圈時，125K低頻激活天線能夠立即激活雙頻電子標簽信息，雙頻電子標簽實時主動發送數據給附近的讀寫器，讀寫器再將讀到的卡數據上傳給連接的計算機，計算機得到運動員的有關信息，并記錄下通過時的對應時刻，用專用軟件對該信息作一系列處理。跑步起始時間可由讀寫器引出的“計時開始”按鈕采集，上傳給計算機后臺系統軟件，后臺系統軟件將采集到的開始時間、卡片信息與相應運動員信息對應，統計比賽情況，從而實現對跑步項目自動計時的目的。
該系統可在終點鋪設一組地感線圈，用于比賽計時，亦可在跑道設置多個地感線圈用于實時監控運動員比賽情況。
3. 系統架構與方案闡述
RFID運動會檢錄計時記圈系統主要由計時記圈設備和系統軟件兩大部分組成
3.1 計時記圈設備組成部分
1) RFID計時記圈一體化讀寫器。(也叫閱讀器、定位AP)雙頻基站頻率分為2.4G和125K，一體化讀寫器基站主要是負責數據采集標簽發出的信號，設備帶GPS時鐘授時，通過RJ45網線把標簽數據發送到后臺服務器
2) RFID電子腕帶標簽。定位標簽為2.4G與125K雙頻半有源RFID電子標簽，定位標簽定時向外發送2.4G信號，和接收125K激活信號。標簽內置電池，電池可更換，因為標簽的功耗較低，所以人員標簽的一塊電池，正常情況下能用2年以上。電子腕帶標簽人員進行佩戴
3) 125K低頻纜式天線，通過2芯雙絞屏蔽線和計時記圈讀寫器進行連接，天線在地面布設一個矩形的地感線圈。用于激活喚醒經過此地感線圈的電子腕帶標簽
4) 網絡設備
5) 計算機及服務器
3.2 計時記圈系統軟件組成
RFID計時記圈系統軟件采用云計算技術，通過云計算的設計可以把大量的數據處理工作通過多臺服務器共同來完成，避免了單臺服務器處理所有的數據帶來的運算壓力。
4. 系統功能介紹
4.1 運動員數據實時統計
運動員戴著電子腕帶跑完后，關于計時記圈的數據信息在后臺軟件實時統計顯示
4.3 運動員數據的查詢
在軟件里面可以輸入運動員的信息，查詢到相關的數據
4.4 運動員數據導出
當一組運動員跑完之后，數據實時在后臺軟件生成，考官可以實時對這組運動員的數據進行導出成EXCEL，可以直接進行成績的打印，和運動員進行確認
5. 系統軟件介紹

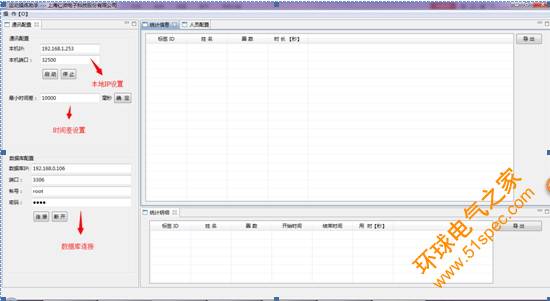

5.1 計時記圈軟件界面

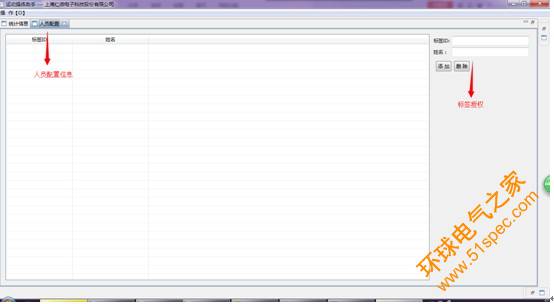

5.2 人員標簽與人員信息綁定
提前進行數據的錄入，人員信息與標簽ID號在后臺進行綁定對應，對人員標簽進行授權，該人員具有唯一的識別碼
5.3 運動員成績的導出確認
一組運動員考試完畢后，數據已經生成，通過數據導出的功能，方便及時把成績導出EXEL表格，進行打印，方便考生進行確認。
6. 系統組成及架構

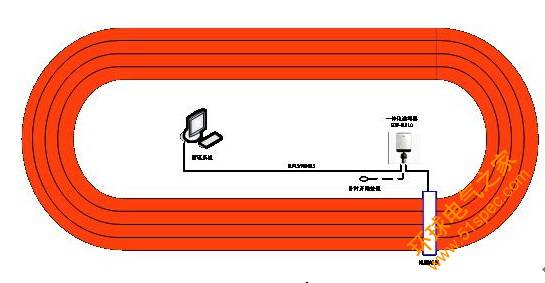

圖：計時記圈系統網絡拓撲圖
整套系統由一體化讀寫器RW-R910、雙頻電子標簽RW-T739、125K低頻地感線圈、專用軟件和控制計算機五部分組成。
7. 系統硬件介紹
1) RW-R910觸發型讀寫器
識別距離 ： 0 ～ 150米
識別速度 ： 200 公里 / 小時
識別能力 ： 同時識別 500張以上的標簽
識別角度 ： 定向(垂直30° 水平30°)
極化方式 ： 雙極化(可滿足標簽朝向多變的應用)
天線增益 ： 14dBi
工作頻段 ： 2.4GHz、125KHz(可擴3路低頻天線)
功耗標準 ： 工作功率為毫瓦級
通信機制 ： 基于 HDLC 時分多址和同步通信機制
抗干擾性 ： 頻道隔離技術，多個設備互不干擾
安 全 性 ： 加密計算與安全認證，防止鏈路偵測
實時時鐘 ： GPS自動授時
計時精度 ： ±10毫秒
存儲空間 ： 板載2M Byte，支持8G Micro SD卡
接口標準 ： RS232、RS485、Wiegand、RJ45、TTL、WiFi、GPRS等可選
擴展I/O ： 開關量信號輸入與輸出各3路
電源標準 ： DC 7.5～24V 800～3000mA
封裝特性 ： 耐酸堿工程塑料
可 靠 性 ： 防水等級IP67，滿足工業級應用要求
尺 寸 ： 266×178×46mm
重 量 ： 1.8kg
安裝方式 ： 專用安裝支架或立桿套件

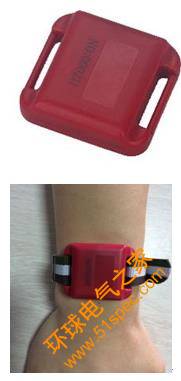

2) RW-T739 電子標簽
識別距離 ： 0 ～ 100米可調
識別速度 ： 200 公里 / 小時
識別能力 ： 具備200張/秒的防沖突性能
識別方式 ： 全向識別
可變增益 ： 0～3級可按需選定
工作頻段 ： 2.45GHz、125KHz
通訊速率 ： 250K
通信機制 ： 基于HDLC 時分多址和同步通信機制
抗干擾性 ： 頻道隔離技術，多個設備互不干擾
安 全 性 ： 加密計算與安全認證，防止鏈路偵測
功耗標準 ： 平均工作功率為微瓦級
使用壽命 ： 1年
電壓檢測 ： 電壓低可通過無線或蜂鳴同時預警
封裝特性 ： ABS+PC材質，抗高強度跌落與振動
環境特性 ： 工作溫度-40℃ ～+85℃ 工作濕度<95%
可 靠 性 ： 防水防塵，滿足工業環境要求
外 形 ： 雙耳方型
尺 寸 ： 40×36×12 mm
重 量 ： 12g
安裝方式 ： 加裝表帶佩戴
8. 服務技術支持
故障處理如系統發生故障，則公司先無條件的為客戶提供技術支持，包括電話技術支持和技術人員到現場進行解決問題。
需求更改如有修改軟件的需求，在軟件基本需求不變時公司免費修改應用軟件模塊。
額外收費的情況，設備增加或者需要增加使用新的功能模塊或子系統。
售后服務方式：
免費咨詢熱線公司提供24小時電話熱線免費咨詢服務。
保修期內，提供無償?shù)募夹g服務，包括硬件設備的更換等。
遠程診斷服務通過網絡直接登錄到系統中，對出現的問題進行分析或會診，也可直接即時對系統進行優化和完善。
在實施期間，可以根據用戶的需求公司派遣一名技術人員到現場進行技術服務。
公司的技術人員會按照設備的情況進行講解，教會客戶怎么進行設備和軟件的操作，保證能熟悉熟練的應用設備和軟件
