第一章 概述
1.1 系統背景
隨著國家經濟的迅速發展，我國的隧道建設更是日新月異。由于城市地鐵、鐵路隧道和高速公路隧道改善了路線技術指標、縮短了路程和行車時間，提高了運營效益，因此國家在不斷加大隧道的建設力度;然而隧道建設的造價高、運營管理相對復雜，所以各地對隧道的建設都十分重視，不敢掉以輕心。
目前的遠程信息管理系統往往只是對行政和技術文件的管理，而無法實時地獲取施工信息，更不能對施工現場和施工人員的信息有一個全面、及時、準確的掌握，從而導致很多事故的發生。為此各級政府高度重視工程建設安全生產問題，并采取一系列措施不斷加強安全生產工作。如何改變目前隧道施工過程安全監管落后的管理模式，實現管理的現代化、信息化、智能化，成為管理者研究的重要課題。
因此，能夠實現災害預防、事故救助、信息化管理等先進的管理手段將是隧道安全建設的必然選擇。北京昊天同泰科技有限公司針對以上情況提出了“隧道人員考勤定位系統的解決方案”，為隧道的安全建設提供了嶄新的安全管理理念和強有力的保證。
1.2 系統簡介
昊天科技智慧隧道人員考勤定位系統是集隧道施工人員考勤、區域定位、安全預警、災后急救、日常管理等功能于一體，也是國內技術領先、運行穩定、設計專業化的隧道施工現場監測系統。使管理人員能夠隨時掌握施工現場人員、設備的分布狀況和每個人員和設備的運動軌跡，便于進行更加合理的調度管理以及安全監控管理。當事故發生時，救援人員可根據該系統所提供的數據、圖形，迅速了解有關人員的位置情況，及時采取相應的救援措施，提高應急救援工作的效率。這一科技成果的實現，促使隧道建設的安全生產和日常管理再上新臺階。
第二章 系統組成

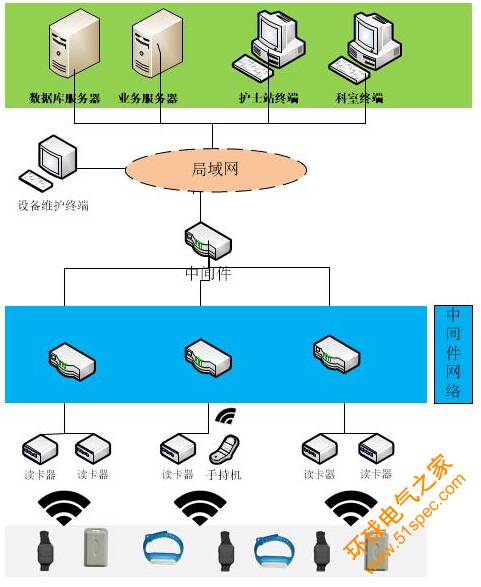

2.1 系統構成
2.2 工作原理
硬件組成：交換機、服務器、物聯網無線節點、物聯網定向監測器、物聯網絡中繼器、多頻RFID標簽、LED屏等。
2.2.1 物聯網無線節點
物聯網無線節點是360°無死角監測RFID無線信號，距離可以達到五十米，用于實現區域內的信號全覆蓋。無線路由節點接收終端標簽主動發射來的信號，并通過無線的方式將信號傳輸給物聯網絡中繼器。
2.2.2 物聯網定向監測器
物聯網定向監測器是定向監測RFID無線信號的裝置，在特定區域形成20°—30°的扇形偏角，實現特定區域的出入界定。物聯網定向監測器接收終端標簽主動發射來的信號，并通過無線的方式將信號傳輸給物聯網絡中繼器。
2.2.3 物聯網絡中繼器
物聯網絡中繼器是360°全方位接收物聯網定向監測器和物聯網無線節點的無線信號，并通過RJ45或485口，將接收到的物聯網定向監測器和物聯網無線節點的信號經過交換機上傳給服務器。每一個物聯網絡中繼器可以接收六個物聯網定向監測器或物聯網無線節點主動發射的信號。
第三章 系統特點
3.1 性能穩定、識別率高
高度的識別可靠性：100%的前端識別率，施工人員只要正確佩戴2.4G有源射頻卡(除非壞掉)，就能被裝在附近的讀卡器讀到。
識別距離遠(0-100米)：在隧道里面可達到50M的穩定距離，在這個范圍內的標簽卡發出的信息都會被讀到。
極高的防沖突性：每個檢測點可最多同時識別500個施工人員的信息。
高度的識別穩定性(誤碼率小于十萬分之一)，真正達到無誤碼、無漏卡。
快速的識別速度：最快可達到200公里/小時的識別速度，即對動態的標簽卡也能認識到。
雙向報警功能：施工人員可以通過標簽按鈕來向監控中心呼叫;監控中心也可以向標簽發信息。(雙向卡的功能，單向卡沒有這個功能)
3.2 架設簡單、推廣性強
配合隧道現有網絡狀況，可提供基于光纖、以太網、通信電纜等多種隧道內-隧道外傳輸方式，適應性強，對現場環境要求不高，避免了由于傳輸方式單一造成的實施難題及瓶頸。
3.3 穩定性高、安全性強
具有安全型的防爆、防塵、防水性能
高抗干擾性，對隧道干擾源、周圍環境無特殊要求，環境適應性強
內部電路高度集成化，器件故障率最小化，運行可靠
采用有源識別卡，無電磁污染，免維護，使用安全
3.4 操作方便、重復利用
軟件全中文菜單，具有良好的操作界面
無線監測分站一體化結構設計，安裝方便快捷
識別卡內置電池，超低功耗，無須外接礦燈電源，無須充電
雙向卡可以更換電池
3.5 查詢豐富、報表強大
查詢和報表輸出、打印功能簡單易操作
可對施工人員、部門以及干部的考勤信息進行查詢
可對施工人員運動軌跡進行查詢
可按要求輸出各種信息報表(如：進入隧道時間報表、個人出勤日報表、施工人出勤月報表、部門出勤月報表等)
可以在任何一臺可以上網的電腦上遠程查看隧道的實時情況，無須到現場。(網絡版軟件功能)
可以隨時知道目前洞內現在有多少人，這些人是誰，同時可以顯示到LED顯示屏上，具體顯示的內容要根據顯示屏的大小來定
第四章 系統功能
4.1 考勤管理功能
信息錄入管理：信息錄入管理包括工作人員基本信息記錄，如：姓名、性別、出生日期、部門、職位、照片、有無過失等。
人員出入隧道管理：根據讀卡器讀取標簽的時間，系統可記錄工作人員的上下班時間并做記錄。
人員信息查詢：人員信息查詢包括人員基本信息查詢和工作時間查詢。
通過物聯網定向監測器能判斷出施工人員是任何時刻的出入記錄;
員工考勤查詢：可按部門及各種指定條件進行人員的出勤情況查詢，如：編號、姓名、班次、工種、部門等查詢條件;可以按任意條件自動排序;
干部考勤查詢：對當天所有干部的出勤情況進行查詢顯示;
可以按照用戶要求，按天、按周、按月、按年統計并輸出報表。
4.2 定位管理功能
標簽可重復利用：標簽信息可擦寫，使用壽命長達10年;
標簽脫落可報警：測溫標簽可對人員體溫進行偵測，當人員刻意或無意將標簽拿下是，測溫標簽無法偵測到正常人體溫度，系統將自動報警;
識別距離可調節：Zigbee的讀卡器識別距離最遠可達1500M，并且每個讀卡器可以同時讀取200個標簽，為用戶節省了很大的成本，根據客戶要求，可以調節到理想的識別距離之內;
可以對任一時間進行查詢并顯示某個區域人員及設備的身份、數量和分布情況;
查詢一個或多個人員及設備現在的實際位置、活動軌跡;
記錄有關人員及設備在任一地點的到/離時間和總工作時間等一系列信息，可以督促和落實重要巡查人員(如：安全檢測人員)是否按時、到點的進行實地查看，或進行各項數據的檢測和處理，從根本上盡量杜絕因人為因素而造成的相關事故。
4.3 設置報警功能
1.1.1 禁區報警功能
在沒有經過授權的情況下，外來人員和本地人員進入危險區域等禁止進入的區域，系統會自動報警，提示管理者，采取及時有效的措施，防止危險發生。
1.1.2 區域報警功能
在特定區域設定報警功能，給標簽卡設定權限。如：在隧道內進行爆破時，將爆破作業面設置為警戒區域，如果有非授權人員及設備進入警戒區域，系統自動報警，并顯示進入警戒區域的人員及設備的身份，并及時采取相應措施，待爆破結束后解除報警設置。
1.1.3 查詢統計
施工人員查詢：可以自定義組合條件對施工人員當前區域、滯留時間及帶班領導等進入隧道相關情況進行查詢。
工人分布查詢：對隧道各區域的施工人員分布情況進行查詢，使管理人員可以方便的知道特定區域的工作人數。點擊相應區域可獲得相關人員詳細信息。
未到達區域查詢：用以督察和考核相關責任人跟班情況，查詢特殊工種是否到達了其工作范圍的所有區域。點擊相關狀態，可以得到到達人員和工作的明細記錄。
施工人數統計：可以根據日期對進出隧道的施工人員數量進行統計。
區域人數統計：可以任意設置和管理相關施工區域，自動進行區域人數統計。
1.1.4 災后急救信息
一旦發生安全事故，控制主機立即能顯示出事故地點的人員數量、人員信息，人員位置等信息，大大提高了搶險效率和救護效果。
1.1.5 信息聯網功能
通過建立WEB服務器，可以以瀏覽網頁的方式實現信息共享，客戶端無須另加任何軟件.(要求監控室電腦能上網)
1.1.6 其它功能
上述功能如果滿足不了您的要求，我們可以為您量身定制功能。
