固態電壓標準的維護(maintenance)是通過對其輸出電壓時進行比較以及測量和預計其隨時間的穩定性來進行的。
在以下的討論中，732B和732A可以互換使用。把未知參考電壓和已知參考電壓反向串聯，測量其差值，就可以對二者進行比較。對于兩個參考電壓之差在10μV之內的情況來說，最容易的方法是使用如福祿克公司的845AB或845AR這樣的檢零計和已知的電壓標準732B。

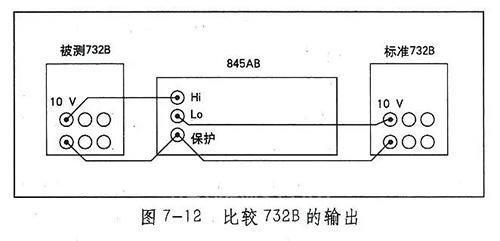

圖7—12給出了其設置的情況。
把被測732B的10V輸出的高端連到845AB的高端。已知標準的10V輸出的高端連到845AB的低端。已知標準的10V輸出的低端和被測732B的10V輸出的低端連到845AB的保護端，并將845AB保護端和低端之間的短路片去掉。
8215AB的兩個輸入端相對于測量公共端都大約為10V。被測732B和已知標準之間的幾個微伏的電壓差就在845AB上顯示出來。
845AB的分辨度為0.1μV。當用它作為檢零計來比較10 V的參考電壓時，0.1μV相當于。當被測的電壓之差大于10μV時，應當使用具有0.1μV分辨度的DMM。
當把固態參考電壓標準的電源切斷然后再接通時，或者當其溫度發生變化時，固態參考電壓標準的輸出可能表現出一個小的永久性的變化。所以，作為最高準確度的標準，固態參考電壓標準應當總處于通電的狀態。在運輸固態參考電壓標準時，這一點特別重要。
輸出隨時間的穩定性
我們使用統計技術來估計單個的732B的輸出以及其一組的平均值隨時間的穩定性。這方面的內容將在第21章“計量學中的統計學工具”中介紹。

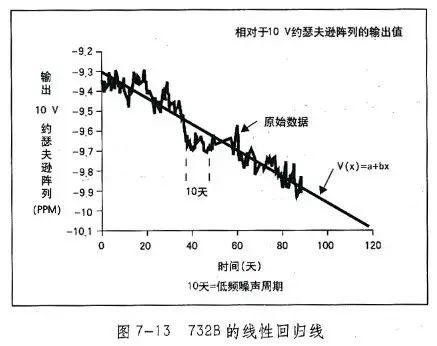

通常使用線性回歸的方法，來預計在未來某一時間732B輸出電壓的數值，見圖7—13。
圖7-13表明，對于一個典型的標準來說，其回歸線Vx穿過它的輸出的變化范圍，我們可以很方便地把該輸出分為高頻噪聲和低頻噪聲。低頻噪聲的周期可能有幾天，如圖中即為10天。由于低頻噪聲的影響，進行線性回歸時可能會對固態參考電壓標準的輸出不確定度估計不足。
1992年1月在測量科學大會上發表的文章“確定DC參考標準技術指標的新方法”中，介紹了一種方法(本文的重印本可以從福祿克公司得到)。這種方法使用7周期移動平均來估計由低頻噪聲和高頻噪聲所引起的不確定度。采用這種方法，通過線性回歸得到的預計的輸出不確定度為：
式中：
Utot——總不確定度;
S1——回歸線的標準偏差;
t1——對n-2個自由度的學生統計分布t值;
t2——對(n/7)-2個自由度的學生統計分布t值
sra——移動平均回歸線的標準偏差;
n——采樣數目;
x——預計不確定度的時間;
x——所有采樣的x的平均時間;
xi——第i個x的值(其中i=1到n)。
小結
和典型的飽和標準電池組相比，固態參考標準具有很多優點。這種裝置的實用性使得它已經在電學標準實驗室里成了標準電池組的流行的代替物，并且期待它最終取代標準電池組，作為人們選擇的直流電壓參考標準。由于上述的各種理由，在全世界的很多實驗室里，732系列固態標準已經成為主電壓標準。人們反映最多的是這種參考標準的牢固性。如果像隨意亂用732A或732B那樣來對待標準電池的話，標準電池可能需要幾個月的時間才能恢復，或者可能永久性的損壞了。
現在已經設計了自動化的系統，并編寫了相應的軟件，可以以10 V的電平來保存和傳播本地的伏特單位。很多公司使用4個或者更多的固態參考標準，配合多通道掃描器、數字多用表和控制器，來進行參考標準之間的比較以及向工作標準傳遞伏特單位。

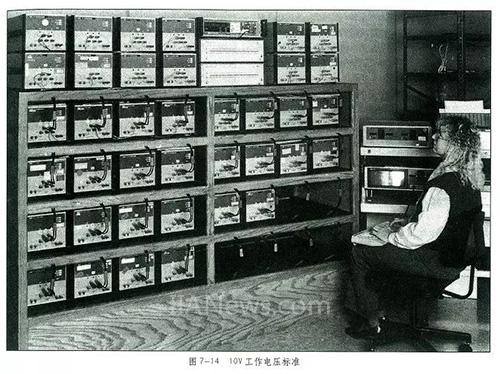

圖7-14是福祿克公司的10 V工作電壓標準的照片。

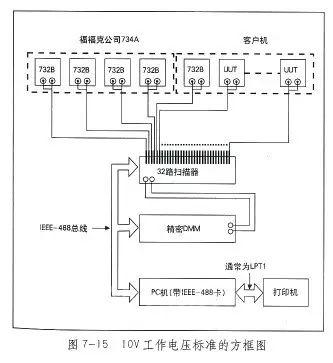

圖7- 15是它的方框圖。圖中表明了最近用732B代替照片中的732A的情況。
