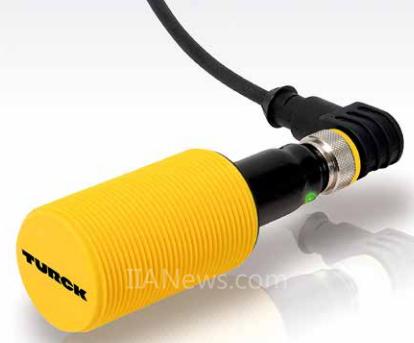

通過IO-link接口，圖爾克的BCT電容式傳感器現在更易于參數化，可提供附加功能，而且還能實現預先維護。
在工業自動化中，電容式傳感器可檢測各種不同介質，并特別適合用于液體或者散裝物料的料位監測。電容式傳感器的獨特賣點是“透過”容器壁檢測的能力。傳感器可以通過調整開關閾值來設置，因此它能夠透過塑料、玻璃、紙張或者其他非金屬材料制成的容器壁。工業用戶經常使用這種“洞察力”來監測儲罐、管道或者其他容器。然而，它還能夠用于檢測包裝單元(例如紙板箱)的填裝，從而可在包裝后進行檢查。
電容式傳感器的設計類似于電容器：它由兩個平板(電極)組成，電荷可被儲存在兩個平板之間。電容式傳感器的設計不會接觸介質，以便測量有源電極與接地電勢之間的電容值。當介質接近傳感器的工作面時電容值會增加，從而影響振蕩器的振蕩幅度。這種變化被視作是一種信號。
開關點要求
電容式傳感器的一個重要優點是可以設置傳感器的開關點?？梢赃x擇開關點，以便消除特定的基本電容量(例如透過塑料壁的電容衰減)。這適用于所有標準容器材料。為了可靠檢測，介質的介電常數至關重要。透過容器壁檢測使得安裝能夠在容器外側進行，這比內部安裝要容易的多。對于侵蝕性和腐蝕性液體，除了外部檢測外，沒有其他解決方案。從外部測量限值也是防止介質污染的一種可靠方式。
大多數電容式傳感器的開關點都已經使用電位計預先設置。對于塑料容器中檢測水位的應用，該設置可以通過螺絲刀輕松完成。然而，如果塑料壁較厚或者介質的介電常數較低，開關點的設置可能十分困難。如果傳感器或者容器壁輕微臟污，傳感器仍然具有開關量輸出，但是檢測的開關值不再準確。
IO-link可簡化調試
通過BCT系列的單點示教功能，圖爾克已經簡化了其電容式傳感器的參數設置。BCT系列現在配備了IO-link智能通訊接口，可對較難檢測介質提供完全透明的傳感器參數設置，并且還能實現預先維護。通過 IO-link，BCT系列可以方便地針對特定介質或者容器的的空狀態進行示教。通過DTM框架(例如Pactware)，傳感器的設置甚至更加簡單。

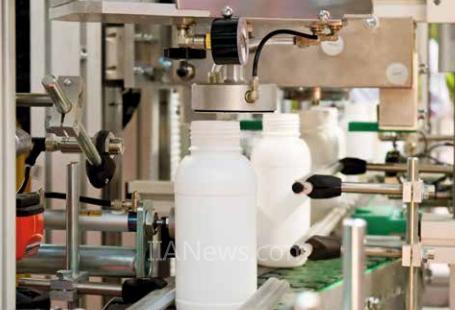

BCT傳感器能可靠檢測塑料容器是否正確填裝
對于易檢測介質，可使用單點示教功能。這仍然可以通過示教按鈕直接在BCT型傳感器上實現。通過空示教，傳感器可將當前測量值設置為空狀態，并設置開關點高于該值(或者低于該值，因?yàn)闊o衰減電容式傳感器將輸出最大過程值)。完整示教功能非常適合用于難檢測介質或者必須與泡沫區別開的液體。該功能將示教兩個極值，滿狀態和空狀態(例如泡沫)。隨后傳感器將開關點設置在兩個極值的中間。
Pactware中的過程值顯示
Pactware或者控制器中“虛擬模擬值”的顯示是特別有用的。該值應在0到2000之間，否則代表傳感器隱藏了測量值。這種情況下，電容式傳感器上的0表示被水完全衰減，2000表示絕對無衰減狀態。
過程值顯示為參數設置提供支持，并可顯示傳感器兩個開關狀態間存在多少信號儲備。傳感器具有濕度補償功能，可以消除容器壁上沉積物和導電膜的影響。然而，如果污染程度失去控制，則過程值顯示器會在必須進行容器清潔時顯示。透明極限值檢測使得按照生產過程和其他維護工作來計劃清潔成為可能。
通過IO-link的預先維護
通過IO-link，圖爾克的BCT電容式傳感器支持預先維護的其他功能。集成的溫度監測將指示傳感器溫度是否超出限值。傳感器還會監測電源狀態，并將所有不規則現象報告為IO-link事件。這使得斷線能夠在導致工廠停工前被提前檢測和糾正。
使用IO-link 1.1的智能數據存儲還能夠?qū)⑺袇?shù)數據存儲在IO-link主站中。如果傳感器必須更換(例如由于機械損傷)，新傳感器可以立即安裝，因?yàn)樗鼘⒅苯訌腎O-link主站獲取所有參數數據。因此，沒有必要進行替換傳感器的重新示教。
限值檢測及其他
帶示教按鈕的型號仍然可供希望在現場示教傳感器的用戶使用。除了IO-link，所有BCT設備還可以使用示教適配器，通過Pin5進行示教。BCT系列的兩個型號(帶示教按鈕和不帶示教按鈕)可選用兩種設計：具有 5 mm標準檢測距離的M18外形，以及具有10 mm檢測距離的M30外形 - 均用于齊平式安裝。四種型號全都可選擇NPN或者PNP版本。除了電容式傳感器外，圖爾克還為其他所有流體傳感器提供帶IO-link接口的型號。
