機械上使用的傳感器型式多種多樣, 但應用較多的還是電阻式傳感器。

電阻應變片式測力傳感器內部電路一般是橋式電路。電阻作為轉換元件，電阻阻值的變化最終以信號的形式輸出。

因具有結構簡單、線性和穩定性好 、輸出精度高等特點 , 在實際中越來越受到重視。其采用的敏感元件是彈性測試元件,主體就是一個彈性體 。其中彈性體的結構形狀與相關尺寸對測力傳感器性能的影響極大。

如果測力傳感器的彈性體設計不合理, 無論彈性體的加工精度多高、粘貼的電阻應變片的品質多好,測力傳感器都難以達到較高的測力性能 。

因此, 在測力傳感器的選擇過程中, 彈性體的結構型式至關重要 。

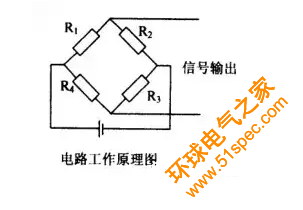

傳感器的電路工作原理如圖所示：

彈性體的設計基本屬于機械結構設計的范圍 ,但因測力性能的需要, 其結構上與普通的機械零件和構件有所不同 。

一般說來 ,普通的機械零件和構件只須滿足在足夠大的安全系數下的強度和剛度即可 ,對在受力條件下零件或構件上的應力分布情況不必嚴格要求。

然而 ,對于彈性體來說,除了需要滿足機械強度和剛度要求以外 ,必須保證彈性體上粘貼電阻應變片部位 ( 以下簡稱 “貼片部位”) 的應力( 應變) 與彈性體承受的載荷 ( 被測力 ) 保持嚴格的對應關系; 同時, 為了提高測力傳感器測力的靈敏度 ,還應使貼片部位達到較高的應力( 應變 ) 水平 。

綜上所述,測力傳感器的彈性體在選擇過程中必須滿足以下兩項要求:

(1) 貼片部位的應力( 應變) 應與被測力保持嚴格的對應關系; 能夠真實反映被測構件的變形情況 。

(2) 貼片部位應具有較高的應力 ( 應變) 水平。及時反映出構件的受力情況。
