小型斷路器簡介
在過去的工作中，所有的保險絲都需要用小型斷路器來代替，以便更好的安全和控制。與熔斷器不同的是，小型斷路器作為自動開關工作，在電流過多的情況下打開電路，一旦電路恢復正常，它可以重新閉合而不需要任何人工更換。在大多數電路中，MCBS主要用作熔斷器開關的替代物。目前廣泛使用的MCBS在10kA至16 kA的容量范圍內，在國內、商業和工業應用的所有領域都作為可靠的保護手段。
什么是微型斷路器（MCB）？

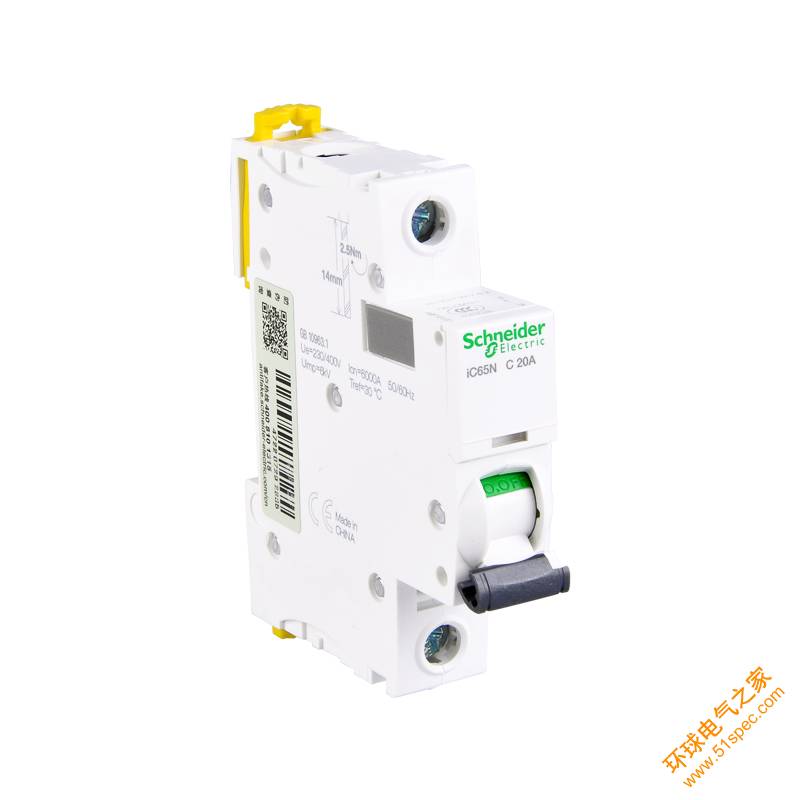

MCB或微型斷路器是一種在模制絕緣材料中體現完整外殼的電磁裝置。MCB的主要功能是切換電路，即當通過它（MCB）的電流超過它所設定的值時，自動打開電路（已經連接到它）。如果需要的話，它可以像正常開關一樣手動接通和斷開。
MCBS是延時跳閘裝置，其過電流的大小控制操作時間。這意味著，只要過載足夠長，就會對被保護電路造成危險。因此，MCBs不響應瞬態負載，如開關浪涌和電機起動電流。一般來說，這些設計用于在短路故障和2秒到2分鐘的情況下，在過載（取決于電流水平）的情況下工作在小于2.5毫秒。

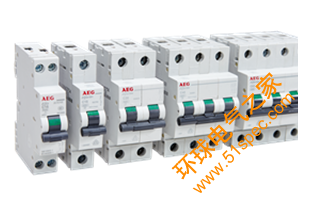

MCBS制造在不同的極點版本，如單、雙、三和四極結構，具有不同的故障電流水平。大多數情況下，MCBS被連接以給出兩個和三個極點版本，使得一條線路中的故障將中斷整個電路，從而提供完整的電路隔離。這一特點將有助于單相三相電動機保護的情況。
這些額定在220V的直流電源和240/415的交流電源（單相和三相），具有不同的短路電流容量。通常，單相器件具有高達100 A的負載電流范圍。一些MCB具有調節其跳閘電流容量的能力，而一些器件固定于某些負載電流和短路額定值。
MCBS用于執行許多功能，如本地控制開關、隔離開關、故障和過載保護裝置，用于安裝或特定設備或電器。
微型斷路器（MCB）的構造
MCB在模制絕緣材料中體現了完整的外殼。這提供了機械堅固和隔熱的外殼。開關系統由固定的和移動的接觸器組成，接觸器和輸出線連接在一起。金屬或載流部件由電解銅或銀合金制成，這取決于斷路器的額定值。
當觸點在過載或短路情況下分離時，形成電弧。所有現代MCBS都被設計用來處理電弧中斷過程，電弧能量提取和冷卻由金屬電弧分離器板提供。這些板用絕緣材料保持在適當的位置。此外，電弧流道被提供以強制在主觸頭之間產生電弧。
操作機構由磁力脫扣和熱脫扣裝置組成。
該磁力脫扣裝置基本上由一個復合磁性系統組成，該系統具有彈簧加載的緩沖器，其具有硅流體中的磁性彈塞和正常的磁性跳閘。跳閘裝置中的載流線圈將彈片相對于彈簧移動到固定極片。因此，當線圈產生足夠的磁場時，在拉力肝臟上產生磁拉力。在短路或重載過載的情況下，線
圈（螺線管）產生的強磁場足以吸引跳閘肝臟的電樞，而不管蛞蝓在緩沖器中的位置。
熱脫扣裝置由一個雙金屬帶圍繞，加熱器線圈被纏繞，從而根據電流的流動產生熱量。加熱器設計可以是直接的，其中電流通過雙金屬條，它影響電路的一部分，或者間接地將載流導體的線圈纏繞在雙金屬帶上。雙金屬板的撓度在某些過載情況下激活跳閘機構。
雙金屬條由兩種不同的金屬組成，通常是黃銅和鋼。這些金屬沿其長度鉚接和焊接。這些都是這樣設計的，所以它們不會將帶材加熱到正常電流的跳閘點，但是如果電流超過額定值，則帶鋼被加熱、彎曲并跳閘。雙金屬條被選擇在特定過載下提供特定的時間延遲。
微型斷路器（MCB）的工作與運行
在正常工作條件下，MCB作為開關（手動）工作，使電路開或關。在過載或短路情況下，它自動運行或跳閘，從而在負載電路中發生電流中斷。通過將操作旋鈕自動移動到關閉位置，可以觀察到此行程的視覺指示。這種自動操作MCB可以以兩種方式獲得，如我們在MCB結構中看到的那樣，那些是磁力脫扣和熱脫扣。
在過載狀態下，通過雙金屬的電流導致其溫度升高。雙金屬本身產生的熱量足以引起由于金屬熱膨脹引起的撓曲。這種偏轉進一步釋放跳閘閂鎖，從而使觸點分離。在一些MCBs中，線圈產生的磁場引起雙金屬片上的拉力，使其偏轉激活跳閘機構。
在短路或重載過載的情況下，磁脫扣裝置進入畫面。在正常工作條件下，由于線圈產生的磁場不足以吸引閂鎖，所以彈塞被光彈簧保持在一個位置。當故障電流流過時，線圈產生的磁場足以克服保持塞塊在位置上的彈簧力。因此蛞蝓移動，然后啟動跳閘機構。
在大多數MCBS中實現了磁脫扣和熱脫扣機構的組合。在磁性和熱脫扣操作中，當觸點開始分離時形成電弧。然后將電弧通過電弧流道強制進入弧形分流板。這些電弧分離器板也稱為弧槽，其中電弧形成一系列電弧，同時能量提取并冷卻電弧。因此，這種布置實現了電弧消光。
微型斷路器（MCB）分類
根據瞬時跳閘電流將MCBS分為三大類。他們是
1、B型MCB
2、C型MCB
3、D型MCB
B型MCB
這種類型的MCB將以其額定電流的三到五倍的速度瞬時跳閘。這些通常用于電阻性或小感性負載，其中開關浪涌非常小。因此，這些適用于住宅或輕型商業設施。
C型MCB
這種類型的MCB將以其額定電流的五到十倍的速度瞬時跳閘。這些通常用于高感性負載，其中開關浪涌很高，如小電機和熒光燈照明。在這種情況下，C型MCB較適合處理較高的短路電流值。因此，它們適用于高度感性的商業和工業裝置。
D型斷路器
這種類型的MCB將以其額定電流的十到二十五倍的速度瞬時跳閘。這些通常用于非常高的電感負載，其中高浪涌電流非常頻繁。這些適合于特定的工業和商業應用。這些應用的常見例子包括X射線機、UPS系統、工業焊接設備、大型繞線電機等。
以上三種類型的MCBS在十分之一秒內提供保護。這些MCB的最小和最大跳閘電流以下面的表格形式給出，其中Ir是MCB的額定電流。MCBS也可以基于單極、雙極、三極和四極MCBS等極點的數量來分類。

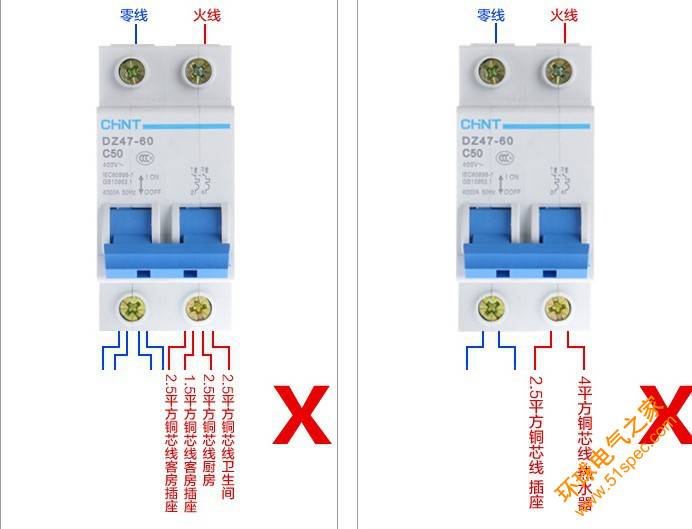

如何選擇適合不同負荷的微型斷路器（MCB）？
為特定的應用選擇一個特定的MCB是一個謹慎的任務，以確保對過載和短路的可靠保護。如果沒有根據電路要求選擇，將有機會導致頻繁的不必要的跳閘。在詳細敘述之前，我們必須了解MCB與MCCB之間的差異，如何讀取MCB銘牌以及ELCB、RCB和RCD斷路器之間的區別。
如果它的尺寸不足（MCB額定值小于額定負載電流），MCB會導致頻繁跳閘，并導致中斷電流到其正在連接的負載，因為MCB標稱電流小于負載的額定電流值。同樣，如果過大（MCB額定值大于額定負載電流），其連接的負載將不被有效地保護。在這種情況下，即使負載產生過電流，MCB也不會跳閘。
以下是為特定應用選擇MCB所需考慮的三個因素。
1.斷路器額定額定值
這是額定電流安培額定電流的MCB。該值必須低于布線系統的電流承載能力，并且高于或等于布線系統中的最大滿負載電流。一般來說，這種額定值應該是這樣的，它可以處理125%的連續負載加上非連續負載的額定值。典型地，這可以表示為
系統中最大滿負荷電流小于MCB額定電纜額定電流
2.額定功率或斷路容量
該額定值指的是MCB在短路情況下能夠跳閘或中斷電路的能力。它以千兆安培（Ka）表示。這個額定值不能小于預期的短路電流。預期短路電流在短路條件下存在于電路中的最大電流。在住宅安裝中，6KA MCB是足夠的，而10 kA或以上的額定MCB是商業和輕工業應用所需要的。
3.MCB類型
由運行特性決定的特定應用所需的MCB類型，使得需要瞬時操作各種負載的額定電流。我們已經提到了各種不同類型的MCBS。
微型斷路器（MCB）的應用
由于上面提到的主要功能和應用已經被描述，MCB的基本用途是它用于保護電路（布線、連接的負載和設備等）：
1. 短路
2. 過電流
3. 過負荷
