發布日期：2022-04-26 點擊率：115
關鍵詞： 英威騰GD300-39系列變頻器 變頻器
摘要：施工升降機是現代高層施工中必不可少的施工設備。特別是在高層、超高層建筑施工中擔任了極其重要的任務，對于保證施工工期和安全，降低施工成本，減輕勞動強度起著不可代替的左右。
一. 引言
施工升降機是現代高層施工中必不可少的施工設備。特別是在高層、超高層建筑施工中擔任了極其重要的任務，對于保證施工工期和安全，降低施工成本，減輕勞動強度起著不可代替的左右。
國產建筑機械制造工藝水平正不斷提高，隨著變頻器在升降機上的廣泛應用，舒適性和安全性也越來越成熟，為國產建筑機械走向國際化奠定基礎。
二. 一體機調速系統組成
一體機調速系統集成信號邏輯控制、變頻器控制、接觸器控制、制動單元、超載保護、抱閘制動回路，可實現升降機電控柜的控制保護功能，體積更小，成本更低，性能更優，功能更強。

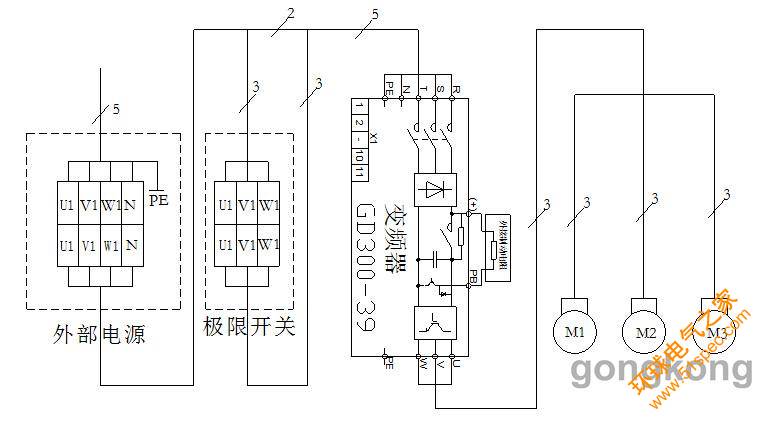

三. 升降機電氣控制系統
電氣控制系統是施工升降機的關鍵部分，決定著整機性能的優劣。普通升降機的上升、下降、停機功能都是通過接觸器-繼電器控制來實現，而且速度單一、啟制動沖擊大，對結構和機構損壞較嚴重，電氣組件也易損壞，且運行速度比較低，既影響了施工速度也影響了施工企業的效益。
英威騰GD300-39施工梯一體機變頻器集成普通升降機控制邏輯，實現零速松抱閘，軟啟動，調速等功能，大大減小了機械部分的沖擊，延長使用壽命，提升了舒適性。
其中端子排X1接線：
控制回路的籠內操作臺、龍頂操作盒、墜落實驗盒、安全限位開關、銷軸傳感器等控制信號全部接變頻器端子。
四. 現場設備情況

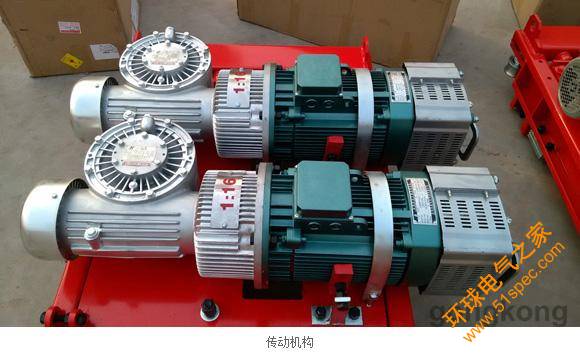

某客戶現場施工梯傳動機構為2電機蝸輪蝸桿傳動系統。
電磁制動三相異步電動機，具體電機參數未：11KW 380V 29A 60HZ 1668RPM。
配置一體機型號：GD300-39-030-4，變頻器額定功率30KW，額定輸出電流60A。
現場圖片：
五. 一體機變頻系統特點
（1）定制化防護設計
針對施工升降機應用特點的定制化防護設計，確保設備在高溫、高濕、高粉塵戶外場所可靠穩定運行；
（2）安裝靈活
扁平結構設計，支持壁掛和外嵌安裝方式，外嵌安裝時，基本不占籠內空間，吊籠有效利用空間更大；
（3）維護方便
采用模塊式設計理念，電氣部分與變頻部分分區布置，優化電氣部分器件布局，簡化維護步驟；推拉式風扇，確保風扇正面維護性，降低產品故障率；
（4）強大端子功能
所有主令控制信號、限位保護信號配置獨立端子，并設置相應信號指示燈，可快速確定故障位置，減少檢修工作量。
輸入/輸出端子采用冗余設計，在端子損壞時可直接替換使用，維修效率高，維修成本低。
提供AC220V交流電源接口，可直接用于籠內用電設備供電，滿足籠內風扇、照明等用電要求。
端子可拆卸。
（5）可靠抱閘控制
(a)抱閘專用繼電器
針對抱閘頻繁動作的特殊工況，采用超長壽命繼電器，滿足整套系統壽命要求，保障抱閘系統的可靠動作。
注：抱閘動作次數=5年×10個月×30天×10小時×40次=600,000次
(b)硬件急停
邏輯控制回路采用軟硬件互鎖設計，緊急情況直接通過硬件保護實現，滿足GB 26557-2011《吊籠有垂直導向的人貨兩用施工升降機》中相關要求，停機可靠安全。
(c)雙抱閘互鎖系統
抱閘系統采用雙繼電器+雙接觸器互鎖方式，同時串聯輔助觸點，在接觸器出現粘連時，仍能可靠切斷抱閘電源，實現停機。
（6）低電壓邏輯控制
采用全直流低電壓邏輯控制方案，有效提升操作系統的安全性，并對強弱電進行隔離，系統可靠性更好。
（7）低電壓應對
針對施工現場電網環境采取的低電壓應對方案，保障控制系統供電滿足接觸器動作要求，確保設備安全穩定運行。
（8）專用缺相保護功能
采用軟硬件雙重缺相保護，滿足GB 26557-2011《吊籠有垂直導向的人貨兩用施工升降機》行業要求，根據行業應用特點進行優化，有效避免控制回路斷電，減少緊急停機，保障安全的同時做到舒適。
（9）輕載升速
負載較輕時，提升運行速度，設備工作效率大幅提升。
六. 結束語
變頻器的應用減少了對減速機、聯軸器等機械設備的沖擊，也降低了對電網的沖擊，提高了工作效率，因此，施工梯的變頻化是今后發展的必然方向。施工梯變頻一體機則提供了更加專業的系統解決方案，該控制系統安全保護功能健全，安裝維護方便，售后一站式服務，得到客戶廣泛認可。
參考文獻：
[1] 《GD300-39系列變頻器產品補充說明書》深圳市英威騰電氣股份有限公司
