• 關鍵詞：                                                                智能樓宇                                                                能耗管理方案

• 摘要：目前，我國已經是世界上的第二大能源生產國和消費國，統計顯示，我國建筑能耗約占全國總能耗的28%，在我國每年新建的20億平方米建筑中，其中99%是高能耗建筑，而已有的建筑中，僅有4%采取了節能措施。大型公共建筑不但能耗密度高，而且能源浪費非常嚴重，具有巨大的節能空間，建筑節能降耗已經勢在必行。

項目背景

目前，我國已經是世界上的第二大能源生產國和消費國，統計顯示，我國建筑能耗約占全國總能耗的28%，在我國每年新建的20億平方米建筑中，其中99%是高能耗建筑，而已有的建筑中，僅有4%采取了節能措施。大型公共建筑不但能耗密度高，而且能源浪費非常嚴重，具有巨大的節能空間，建筑節能降耗已經勢在必行。

由易控天地實現的智能建筑能耗管理平臺，實現對建筑能耗使用的全參數、全過程的管理和控制功能，是能耗監測、設備集中控制和節能運行管理的綜合解決方案；可對建筑能耗進行動態監測和分析，實現建筑的精細化管理與控制，帶給用戶新的價值體驗，達到節能減排的效果。

系統方案

該項目方案實施對象包括單建筑物以及建筑群，智能建筑能耗管理平臺架構按數據感知層、數據采集層、數據管理層、數據服務層模式分層規劃，滿足可擴展功能需求。數據感知層主要包含智能采集硬件， 包括水表、電表、冷源設備、視頻設備等。數據采集層由易控天地的IO通信功能完成，數據管理層和服務層由易控天地完成，可對樓宇照明、空調、動力等用電量、用水量、用氣量、冷量、熱量等進行計量和監控，進行合理分析，在充分滿足和完善建筑物功能要求的前提下，減少能源消耗，提高能源利用率，并可對外提供用能情況發布服務。

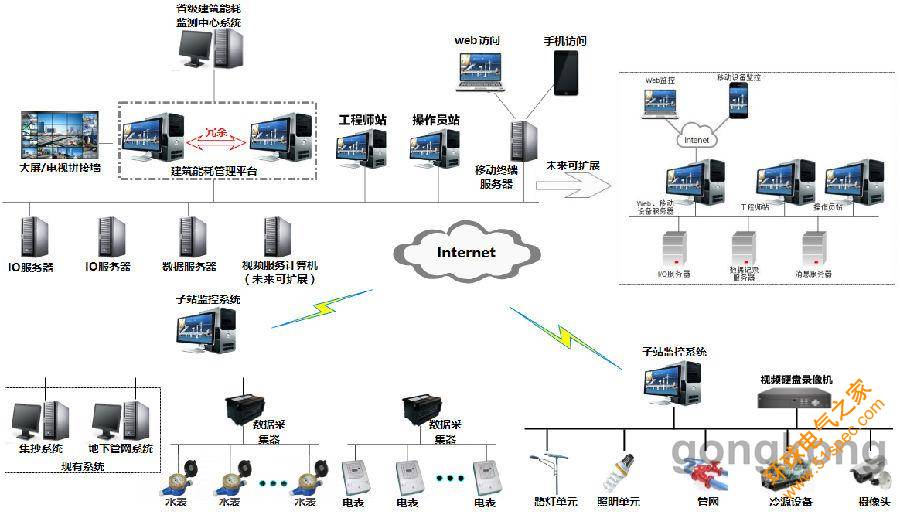

網絡架構設計如下：

項目中進行能耗數據監測的子系統主要有：溫控系統、照明系統、空調系統、用水系統、冷源系統、新風系統、電力系統、設備管理。監測的內容包含：

在線能耗計量：主要是對電表和流量計進行能耗計量、COP計量。

環境監測：主要是通過溫濕度傳感器、聲光傳感器實現環境參數、空氣品質監測等。

設備監控和保護：主要是進行低溫保護、高溫報警、流量保護、調節趨勢。

實時控制，對冷凍泵、冷卻泵進行調節、進行主機負荷調節等。

除了包含對各個子系統的監測監控，系統更重要的是可進行能效概況發布、能效預測分析、能效歷史分析，進行用能評估和用能公示。

系統功能

照明系統

照明系統是辦公建筑和大型公共建筑的一個比較大的耗能系統，一般樓宇照明系統能耗占到總能耗的20%以上。大型建筑景觀照明模式管理納入到能耗管理系統中也可使照明系統能耗大大降低。易控天地能耗管理解決方案中，對建筑照明應優先考慮自然光，使整個照明系統在照度、亮度、色溫、以及顯色性等技術指標均滿足相關照明區域照明功能需求，不固定照明需要的區域照明可以選擇調光燈，以避免不需要時過大照度所造成的浪費。走廊、過道等人們不會長時間停留的區域照明可以采用自動控制的開關，比如，紅外線感應開關、觸摸式電子延時開關等等，以保證當人離開時照明的自動關閉，以避免無人時照明造成的浪費。

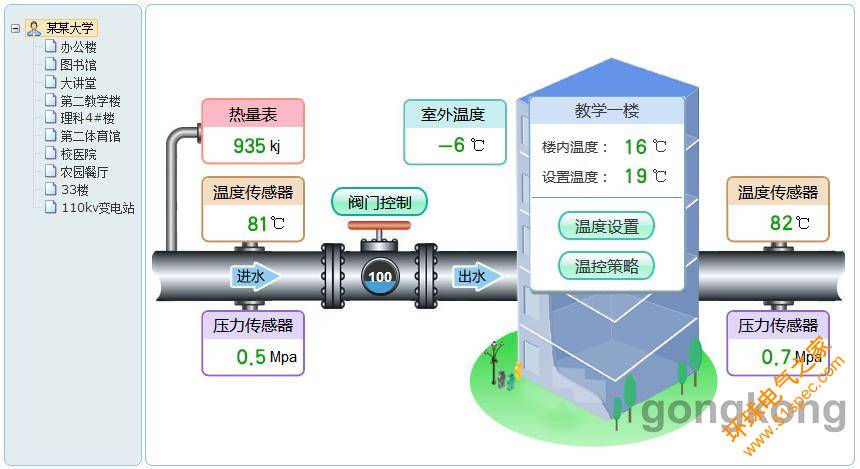

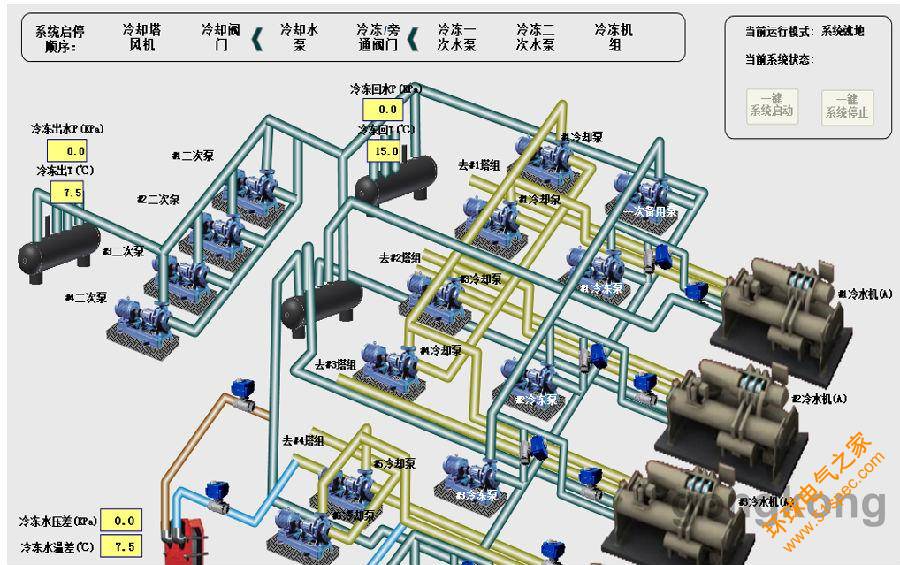

空調與冷熱源系統

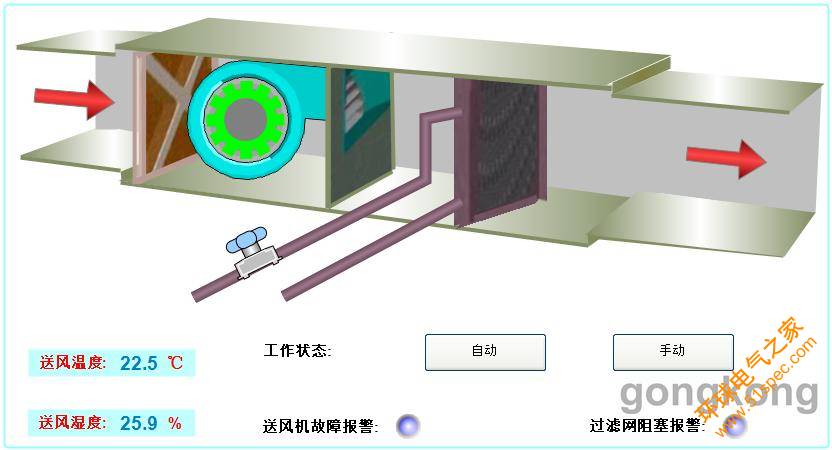

在各類商用建筑中，中央空調系統的能耗約占總能耗的40%以上，常規中央空調系統是按照最大冷熱負荷進行選型設計。而全年最熱及最冷的天氣只有幾天，因而中央空調大多數時間是在低于機組額定負荷即部分負荷狀態下運行，造成了電能極大的浪費。中央空調的能耗主要包括空調冷熱源系統、空調機組及末端設備、水或空氣輸送系統，易控天地實現的能耗管理解決方案中將針對性地對各環節進行監控和耗能統計、分析，達到更好的節能效果。

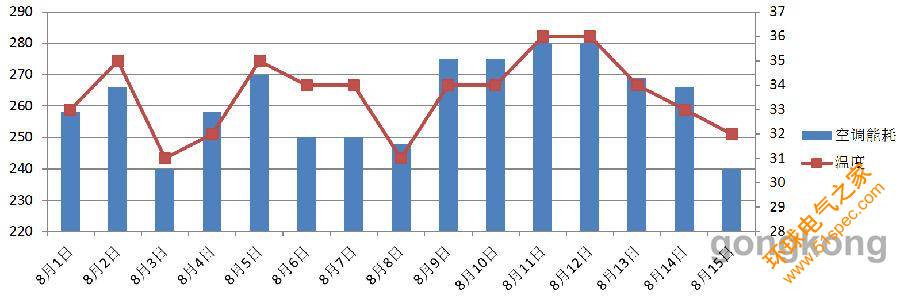

在空調系統的能耗分析中，能將當日空調用電與溫度進行對比，將兩組數據疊放，直觀對比當日溫度對空調用電的影響。

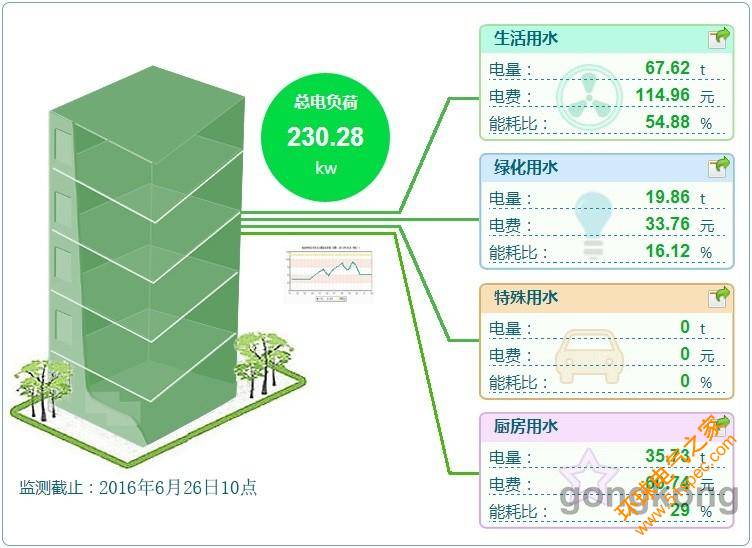

用水系統

對所有建筑物或者建筑群的總用水量實施監測和計量，包括自來水用水、中水用水量參數計量與統計。

易控天地能耗管理方案中可以根據用水單位來進行計量與統計，例如根據每棟建筑物的用水量。

方案中也可以根據用水類型來進行統計，例如生活用水、綠化用水，等等。

能效分析和管理

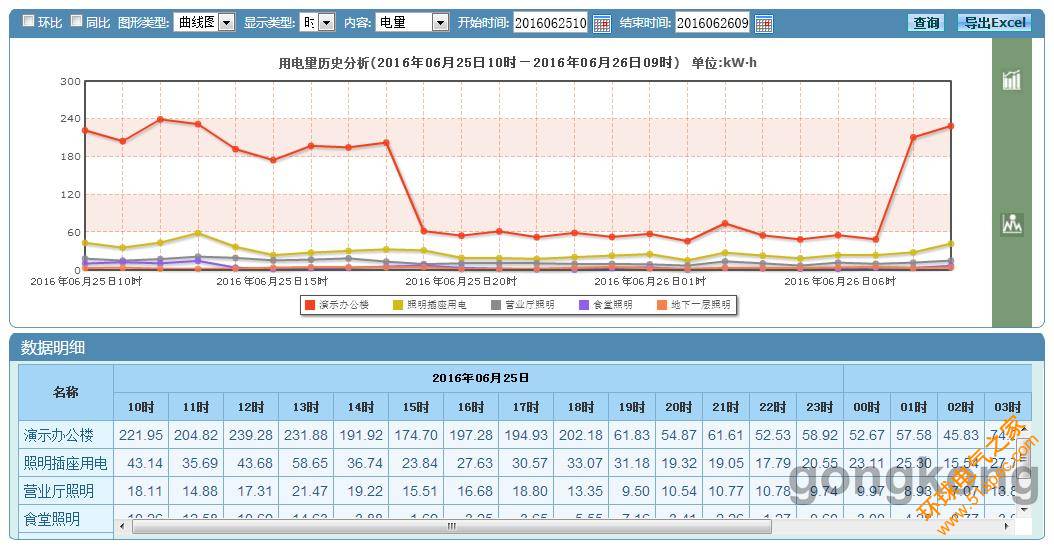

能效分析和管理是該方案中最為重要的內容。通過分析報告能掌握系統運行期間各種能源介質（空調、照明、電梯等）的運行和分配情況，并可以按照轉化為相應的能源介質進行節能降耗分析，分為：空調、照明、電梯等，各項耗電量可細分到各建筑物、建筑物的各樓層，甚至細分到各辦公室。按照統計周期可分為：日報表、月報表、年報表，等等。

能效概況

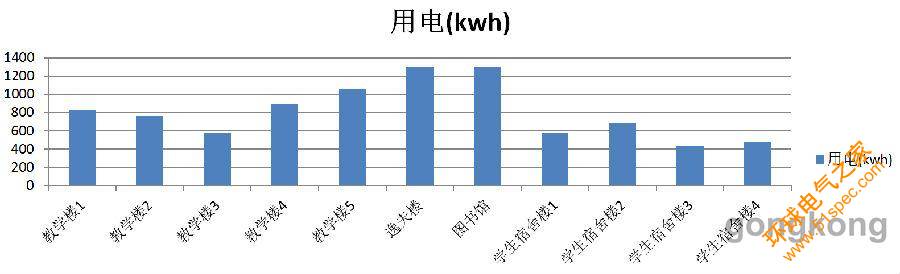

通過對整體用能情況的數據統計和分析，以表格、曲線圖、柱狀圖、餅圖等各種方式直觀靈活地顯示能耗整體使用情況。

能效對標

通過對年度、季度的整體綜合能源數據統計與分析，掌握與同行業或者同一系統中先進水平的差距，及時將對標情況進行有效展示。

能效分析

通過能源管理系統對各子系統的數據進行監控與分析，實現能源的成本核算，建立客觀的以數據為依據的能源消耗評價體系。系統各種可靈活地可按介質（照明、空調等）、辦公區域（樓層、辦公室等）進行成本核算，可按月、天、生產單位、介質分析統計消耗、計算產量消耗，折算成單位產量能耗成本、發掘能耗指標在成本考核中的影響力、提供不同時間段的能源成本數據。

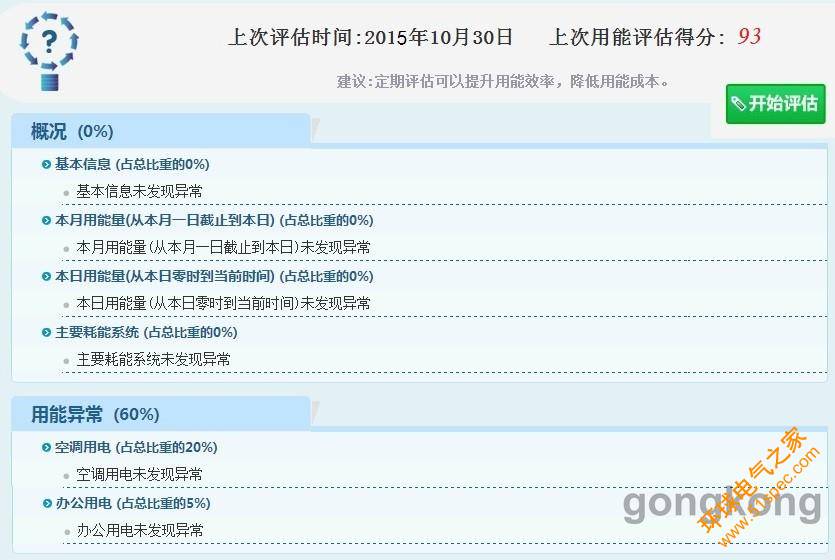

用能評估

能耗公示

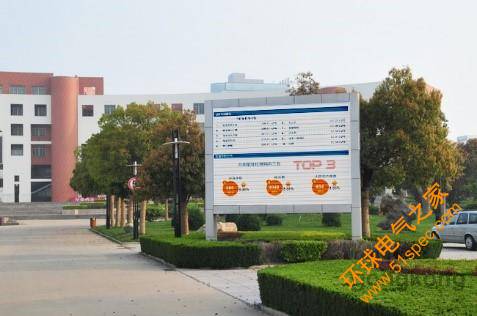

能耗管理系統可以通過建筑物群內的公示大屏幕發布各單位用能信息、提供能耗公示等管理信息(例如今日能效、今日節能、碳排量、用能單位總能耗、用能單位人均能耗、用能單位的單位面積能耗、能耗超標信息等)，提高用能單位的節能意識。

GIS導航

針對一個大型的建筑物，易控天地能耗管理解決方案中提供GIS導航功能，可以將建筑物群的GIS地理信息系統直接導入到能耗管理平臺中，各建筑物的關鍵重點能耗數據可以直接顯示在地圖上，通過地圖上的精準定位，還可以進一步顯示各樓層或者各房間的具體能耗情況。
