• 關鍵詞：                                                                智能連接                                                                菲尼克斯

• 摘要：在工業過程中，如果設備和系統需要為信號、數據與電源的傳輸分別配備不同電纜的話，不僅過程耗時、成本較高，而且布線復雜，從而對整個系統的可用性產生很大影響。菲尼克斯電氣的混合連接器則是工業環境中的智能連接解決方案。

在工業過程中，如果設備和系統需要為信號、數據與電源的傳輸分別配備不同電纜的話，不僅過程耗時、成本較高，而且布線復雜，從而對整個系統的可用性產生很大影響。菲尼克斯電氣的混合連接器則是工業環境中的智能連接解決方案。

在自動化系統中，混合連接器使信號、數據和電源的傳輸更加靈活，非常適用于各種復雜的任務。菲尼克斯電氣提供的M23和M40混合連接器功能強大，專為現場設備之間的串行布線而設計。

用于串行布線的混合連接器

在變頻控制驅動解決方案中，將控制柜連接到電機通常仍然使用星形布線方案。之前，幾乎所有的串行布線采用的都是串行總線的方式。使用新的M40混合連接器和混合伺服電纜，實現了用戶對信號、數據和電源的串行布線和控制。

為此，伺服鏈路中的每個設備都配有兩個設備連接器。從防錯插考慮，一個連接器可以用針式接頭，另一個為孔式接頭。在同一個連接器中將信號、數據和電源插針組合在一起，這使得M40混合連接器可適用于高達630/850V AC/DC的高電壓和高達70A的電流傳輸。

提高系統可用性

混合連接技術不僅減少了系統布線對設備和控制柜空間的需求，設備和線纜也更加簡潔清晰，只需單根電纜即可。相對較少的電纜外徑尺寸降低了電纜溝槽鋪設的成本。混合連接技術布線的另一個優點是：由于需要安裝的線纜減少了三分之二，因此，設備、機器和系統部件的調試和維護更加簡便。制造商和用戶可從SPEEDCON快速連接技術中受益。無需任何工具，只需手動旋轉半圈即可建立連接，裝配時間縮減90%。

相同的功能，更小的尺寸

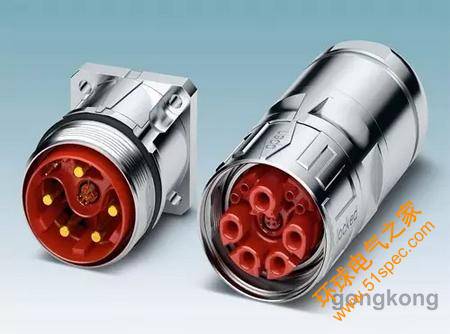

新型M40混合連接器可應用于多種領域。用戶可以使用L1-L3，N，PE, 信號，數據，可用于630V AC三相電源供電或者用于850V DC的分布式電機控制方案。連接器使用不同的防插錯編碼以及不同的顏色環來防止插錯。

與矩形連接器相比，標準尺寸的M40連接器在節省空間方面有巨大的優勢。圓形連接器體積更加緊湊，且不會降低性能。

除了體積緊湊外，堅固耐用的菲尼克斯混合連接器采用4位單獨的數據屏蔽針用于CAT5的數據傳輸，傳輸速率幾乎可以滿足所有總線系統數據傳輸要求。數據插針直徑為0.8mm，比0.6mm插針更加堅固，并且可實現便捷可靠的組裝。

針對不同應用的多種版本

在無需屏蔽數據接口的應用中，CAT5數據傳輸插針可由4位非屏蔽信號插針所替代。因此，連接器可接八根直徑為1mm的信號插針，而電源插針在所有其他方面的性能特性與其相同。

連接器的每個信號插針可傳輸高達8A的電流，導線橫截面為1.5 mm2，可實現控制電路的諸多信號接入，可應付設備突然斷電的電流沖擊。得益于合適的電氣間隙和爬電距離，信號插針可傳輸高達500V AC的電源電壓。
