,,

類型分類：: 科普知識(shí)

數(shù)據(jù)分類：: 測(cè)距儀

關(guān)于用ZBD白度儀測(cè)試絲織物白度的方法

發(fā)布日期：2022-04-26 點(diǎn)擊率：52

目前,國(guó)內(nèi)絕大部分單位都采用溫州儀器廠制造的ZBD白度儀測(cè)試絲織物的白度。該儀是采用457毫微米的紫蘭色光束以45°入射角投射到試樣表面仁然后在垂直試樣表面的方向用硒光電池接收從試樣表面反射出來(lái)的漫散射光。試樣越白,硒光電池接收到的漫散射光的光通量就越大,輸出的光電流也越大。因此,試樣的白度就可以由光電流的大小來(lái)表示。一般的煉白絲織物,均帶有不同程度的黃光。因?yàn)辄S色與藍(lán)色是互為補(bǔ)色。所以,當(dāng)紫藍(lán)色光照射到帶有黃光的白色絲織物表面時(shí),試樣能明顯地吸收紫藍(lán)色的光,從而降低了紫藍(lán)色光的反射率,即降低了試樣的白度值。為此,采用紫藍(lán)色光束作光源,來(lái)測(cè)定帶有黃光的煉白絲織物的白度是比較靈敏的。

采用國(guó)產(chǎn)ZBD白度儀測(cè)定絲織物白度時(shí),為了要得到比較準(zhǔn)確的測(cè)量值和較好的重演性,使測(cè)試數(shù)俊能較客觀地反映出織物自度的情況,增加各地區(qū)測(cè)試數(shù)據(jù)的可比性,所以探索一套科學(xué)的測(cè)試方法是十分必要的。我們結(jié)合近年來(lái)絲織物自度的測(cè)試工作,談一些膚淺的看法。

一、織物的經(jīng)緯向?qū)y(cè)試結(jié)果的影響

囚產(chǎn)ZBD自度儀呈一少門為測(cè)試紙張的自度而設(shè)計(jì)的專門設(shè)備,所以它要求測(cè)試的試樣是如同紙張、陶瓷之類那樣具有比較光滑表面的試樣。紡織物的組織結(jié)構(gòu)、經(jīng)緯線的粗細(xì)、茸毛、撰度、經(jīng)緯密等等各種因素及織造工藝的變化,使織物表面形成了各種不同的凹凸不平的狀態(tài)。這種不同的凹凸表面對(duì)45。方向投射來(lái)的入射光產(chǎn)生了不同的反射、散射、透射以及纖維織物內(nèi)部的吸收等現(xiàn)象。其中反射、散射在很大程度上與織物的經(jīng)、緯線和,射光的相對(duì)位置有關(guān)。

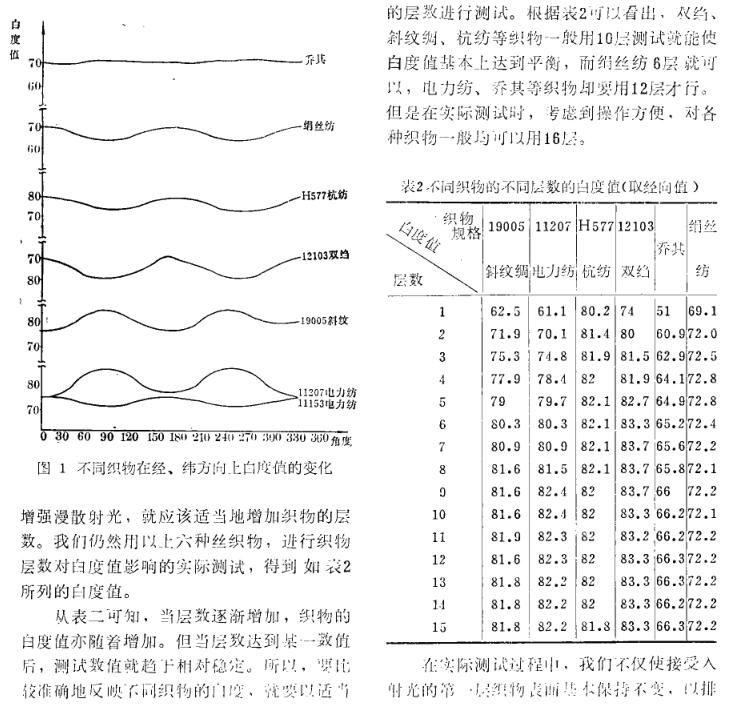

圖1所示的曲線,表示六種不同的絲織物在經(jīng)、緯線與入射光不同的相對(duì)位置時(shí),織物白度值的變化情況。在實(shí)際測(cè)試時(shí),我們以織物經(jīng)向?qū)?zhǔn)燈泡的方向,即織物緯向平行儀器而板作為測(cè)試零點(diǎn),并把該值稱為徑向測(cè)試值。然后每隔30。測(cè)試一個(gè)值。當(dāng)轉(zhuǎn)過(guò)90。時(shí)織物緯向就正好對(duì)準(zhǔn)燈泡的方向,這時(shí)所測(cè)得的白度值稱為緯向測(cè)試值。我們把織物旋轉(zhuǎn)一周就測(cè)得了21個(gè)數(shù)值。從圖1中我們可以明顯地看出,隨著相對(duì)位置的變化,測(cè)試值也隨之變化,變化是呈180“周期性的。極大值與極小值相隔09。,也就是說(shuō)經(jīng)向和緯向中一者為極大值,另一者必為極小值。同時(shí)從圖1中還可見(jiàn),對(duì)于不同的織物,甚至同一組織不同規(guī)格的織物其極大值和極小值在經(jīng)緯向上的分配情況也并不一樣。比如:12103雙絡(luò)、H57了杭紡和11153電力紡等的白度值是經(jīng)向測(cè)得的大而緯向測(cè)得的小,但是19005斜紋綢和H270電力紡的白度值都是緯向測(cè)得的大而經(jīng)向測(cè)得的小。

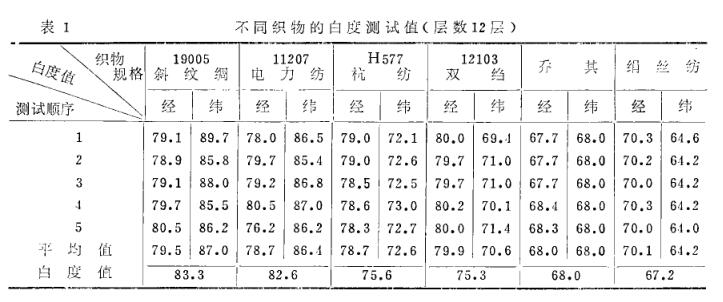

一根據(jù)上述的測(cè)試情況我們倘若單取織物經(jīng)向或緯向的自度測(cè)試值作為織物的白度,刃陣就不能反映不同織物之間,甚至同一組織不同規(guī)格的織物之間的經(jīng)緯向的極大值與極小值的不同的分配情況。況且在實(shí)際的服用中都存在從經(jīng)向和緯向觀察織物的可能。所以我們?nèi)匀谎赜眉徔椘窚y(cè)試上的習(xí)慣方法:即分別選取經(jīng)向、緯向5個(gè)以上測(cè)試點(diǎn)的白度位,然后取其平均作為該織物的白度值。表1聽(tīng)示就是圖1中的六種織物按上述方法平均所得的白度值。
