發布日期：2022-04-18 點擊率：80
LUGB2305NT1-120Y-10智能渦街流量計如何看實測流量?LUGB2305NT1-120Y-10智能渦街流量計原理與應用.

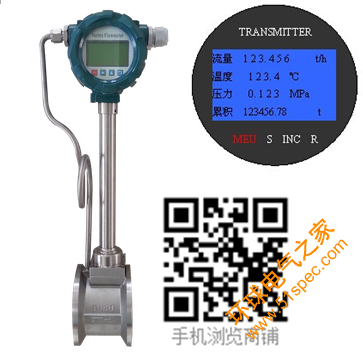

LUGB2305NT1-120Y-10智能渦街流量計穩定性好,應用廣,如需查看顯示流量值的話:即實際用量值,此時可以通過LCD液晶屏直接查看就可以了,上面顯示的就是溫度壓力修正以后的流量.
原理與應用
渦街流量傳感器廣泛用于石油、化工、電力、輕工等部門工業管道中測量液體或氣體的流量。由于傳感器材料為1Cr18Ni9Ti，也可用于城市供水、供熱、鍋爐供水、醫療行業流體管道的流量測量。
渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定
特點
(1)結構簡單，無可動部件，安裝維修方便，壽命長。
(2)壓力損失小，量程范圍寬。
(3)壓電應力檢測體獨立地安裝在旋渦發生體后方，減少了介質中臟物的影響。
(4)檢測元件不直接與被測介質接觸，尤其適合于惡劣環境下的流量測量。
(5)可現場顯示，也可遠傳，還可與計算機控制系統聯網。
參數說明
測量介質：空氣、煤氣、蒸汽 （飽和,過熱）、廢氣等氣體
介質粘度：小于10cp 介質溫度：-50℃——+400℃
本體材料: 304不銹鋼 環境溫度：-30℃—+80℃（出格按照請求）
公稱直徑：DN15—DN300 壓力等級：PN25，PN40（高壓可出格建造）
測量精度：液體：測量值的±1%（通俗），測量值的±0.5%（特 殊）氣體：測量值的±1%
量程比：20：1 防 護 等 級：IP67 連接方式：夾持式： DN15--DN150 法蘭式：DN15-DN300
供 電 電 壓：12—36VDC
輸 出 信 號：兩線制4--20mA電流輸出,可編程脈沖輸出,傳感器渦街頻率輸出
現場顯示：可編程設定顯示瞬時流量、累積流量和百分比流量.
LUGB型渦街流量計是廣州紋徠儀器儀表有限公司科研人員借鑒國外技巧工藝聯合自己研產出產經驗開發出的公司新一代氣體流量計，該流量計內部重要芯片及要害零部件全數采用進口部件．延伸應用壽命，保證了儀表的平安性，提高了測量精度．

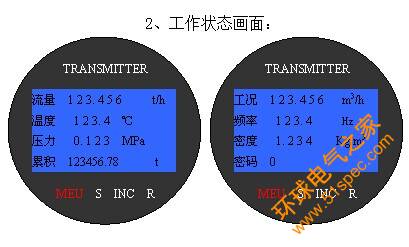

二.工作畫面
三.功能特點
1.國內開創雙產生體單吸收體結構，測量下限得以大大的延伸，且有用提高其抗振機能
2.有模仿、數字旌旗燈號輸出，可同策畫機、DCS等數字系統配套應用
3.具有溫壓補償功能,能抗酸，耐腐、高溫、防爆等多種類型.
4.可用于測量飽和蒸汽，過熱蒸汽，各類氣體，水及低粘度、低溫液體。
LUGB2303NT1-120Y-10智能渦街流量計
LUGB2304NT1-120Y-10智能渦街流量計
LUGB2305NT1-120Y-10智能渦街流量計
LUGB2308NT1-120Y-10智能渦街流量計
LUGB2310NT1-120Y-10智能渦街流量計
LUGB2312NT1-120Y-10智能渦街流量計
