鋼筋保護層厚度無損檢測的鋼筋掃描儀有兩種電磁感應儀和雷達儀，本文主要介紹電磁感應儀。

檢測原理

鋼筋掃描儀由探頭和主機兩部分組成,探頭部分的工作原理為電磁脈沖。在探頭的內部裝有兩組線圈，一組為磁場線圈，另外一組為感應線圈。磁場線圈在所要檢查的混凝土中產生高脈沖的一次電磁場，如混凝土中有金屬物體，則該物體將感應產生二次電磁場(位于前述的第一次電磁場之內) 。每一次磁場線圈所產生的電磁場的脈沖間隙會引起第二次電磁場的衰減，這樣就使感應線圈產生電壓變化。因此，根據這個電壓的變化通過數學計算得出混凝土中的鋼筋間距和保護層厚度。

檢測方法及運用

1、探測式快速掃描

掃描儀在混凝土結構表面垂直于鋼筋運動,測定鋼筋的位置和深度并可將其標記在混凝土結構的表面,此方法可對結構構件中的鋼筋進行快速定位掃描,在結構實體檢測的鉆芯法檢測中,可運用此法,可避免鉆機鉆到鋼筋。

2、記錄式快速掃描

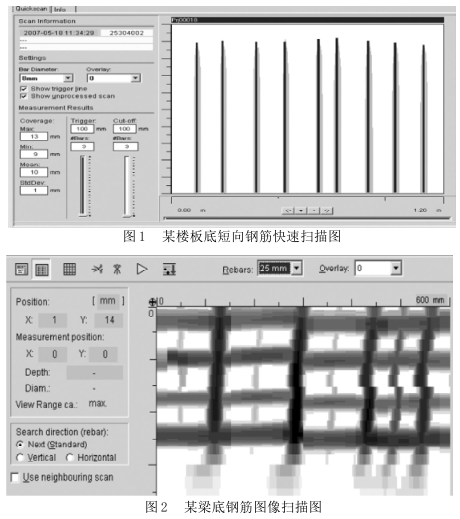

掃描儀的工作方式與1部分中相同,但是當掃描儀在混凝土結構表面上移動時,獲得的數據被記錄下來,此后,檢測人員可以將數據傳送至主機,且可下載至電腦對其進行分析、存檔(見圖1)。此種方法操作簡單、方便,但結構構件中的其他金屬物質如管線等會對檢測結果帶來很大影響,容易造成“漏筋”或“多筋”現象,故主要適用于僅對鋼筋保護層進行檢測而不考慮其布筋情況的檢測。

3.3 圖像掃描

在待測區域布置好網格,選擇掃描儀的圖像掃描模式后按照顯示屏上的提示沿網格的橫、縱格進行掃描。掃描過程中獲得的數據可傳至主機、電腦進行查看和分析, 可以以混凝土結構表面為參考物確定鋼筋的位置、保護層厚度(見圖2)。圖像掃描可以將混凝土內部的鋼筋分布情況直觀的呈現,受其他金屬物質的干擾較小,更有利于檢測員對鋼筋分布情況作出準確判斷,對于鋼筋數量的確定比快速掃描更加精確,但圖像掃描操作復雜,特別在對于梁底鋼筋的掃描中較難掌握。
