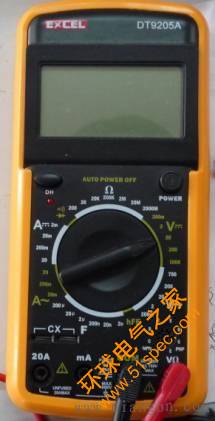

用表可用于測量交直流電壓、電流，也可測量電阻、電容等。其外形如下圖：

使用說明：
ON/OFF開關：控制萬用表是否處于工作狀態。將ON/OFF開關置于ON位置，檢查9V電池，如果電池電壓不足,""將顯示在顯示器上，這時則需更換電池。如果顯示器沒有顯示""，則可以正常使用。
測試筆插孔旁邊的""符號：表示輸入電壓或電流不應超過指示值，這是為了保護內部線路免受損傷。
直流電壓測量：
1.將黑表筆插入COM插孔，紅表筆插入V/Ω插孔。
2.將功能開關置于直流電壓檔 V- 量程范圍，并將測試表筆連接到待測電源(測開路電壓)或負載上(測負載電壓降)，紅表筆所接端的極性將同時顯示于顯示器上。
交流電壓測量：
1.將黑表筆插入COM插孔,紅表筆插入V/Ω插孔。
2.將功能開關置于交流電壓檔 V~ 量程范圍,并將測試 筆連接到待測電源或負載上。測量交流電壓時沒有極性顯示.
  直流電流測量：
1.將黑表筆插入COM插孔,當測量最大值為200mA的電流時,紅表筆插入mA插孔，當測量最大值為20A的電流時，紅表筆插入20A插孔。
2.將功能開關置于直流電流檔 A- 量程,并將測試表筆串聯接入到待測負載上,電流值顯示的同時,將顯示紅表筆的極性.
  交流電流的測量：
1.將黑表筆插入COM插孔,當測量最大值為200mA的電流時,紅表筆插入mA插孔,當測量最大值為20A的電流時,紅表筆插入20A插孔.
2.將功能開關置于交流電流檔 A~ 量程,并將測試表筆串聯接入到待測電路中.
電阻測量：
1.將黑表筆插入COM插孔,紅表筆插入V/Ω插孔.
2.將功能開關置于Ω量程,將測試表筆連接到待測電阻上.
  電容測試：
1.將功能開關置於電容量程C(F)
2.測量電容時,將電容插入專用的電容測試座中(不要插入表筆插孔COM、V/Ω).
二極管測試及蜂鳴器的連接性測試：
1.將黑表筆插入COM插孔,紅表筆插入V/Ω插孔(紅表筆極性為“+”)將功能開關置于“”檔、并將表筆連接到待測二極管,讀數為二極管正向壓降的近似值.
2.將表筆連接到待測線路的兩端如果兩端之間電阻值低于約70Ω,內置蜂鳴器發聲.
  三極管電流放大倍數β的測量：

1. 將功能開關置於hFE檔。

2. 對NPN三極管，將發射極、基極和集電極分別插入管插座NPN邊的e、b和c孔中，顯示器顯示的數字即是三極管的電流放大倍數β 。

3. 對PNP三極管，同樣將發射極、基極和集電極分別插入管插座PNP邊對應的e、b和c孔中，顯示器顯示的數字即是該管的電流放大倍數β 。

  自動電源切斷使用說明：
1.儀表設有自動電源切斷電路,當儀表工作時間約30分鐘——1小時,電源自動切斷,儀表進入睡眠狀態,這時儀表約消耗7μA的電流。
2.當儀表電源切斷后若要重新開起電源請重復按動電源開關兩次。
