平升電子灌區自動化測控系統實現了灌區供水遠程控制、閘門遠程啟閉、渠道/水池水情實時測報、用水量自動采集和圖像實時監控等多項功能，達到了節約灌溉用水和科學、高效管理灌區的目的。
灌區自動化測控系統為確保灌區工程安全運行、實現水資源優化配置、提高用水效率和保障灌區可持續發展發揮了重要作用。

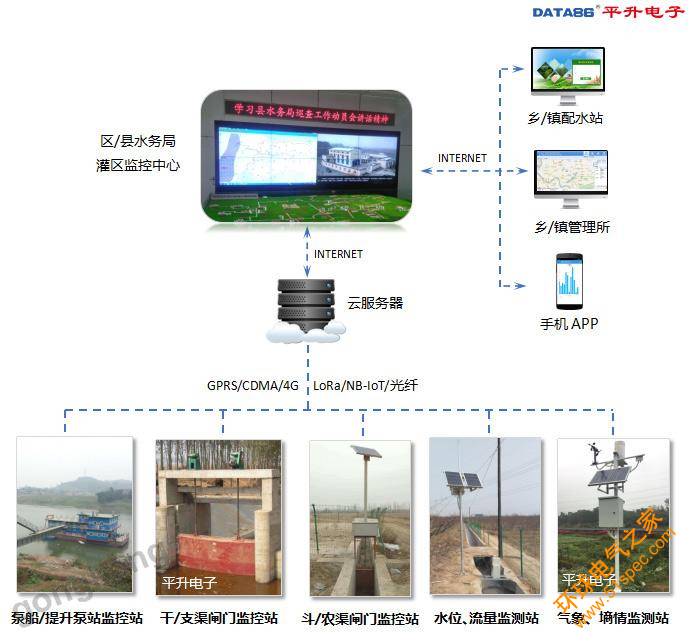

系統組成示意圖：

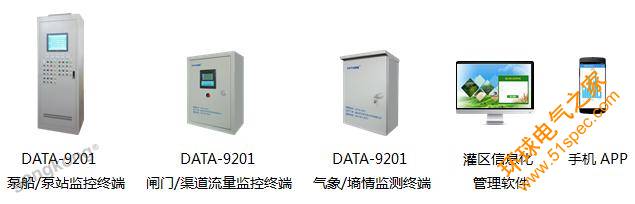

主要產品：
系統特點：
★ 通信靈活
現場監控設備可靈活選用GPRS、4G、NB-IoT、LoRa、光纖等通信方式。
★ 功能豐富
具有現場顯示、本地操控、遠程控制、預警分析等功能，支持定制開發。
★ 遠程運維
監控軟件支持電腦、手機APP遠程訪問，方便供/配水管理和系統維護。
★ 多重報警
數據異常、設備故障時，通過監控軟件、手機APP、短信等多種形式報警。
★ 智能運行
支持根據水池水位自動控制取水泵組運行；根據渠道水位自動啟/閉電動閘門；根據水源及用戶繳費情況自動配水。
應用案例：
案例1—山西省運城市北趙引黃灌溉信息化監控系統
該項目為運城市北趙引黃工程灌區信息化項目，整個灌區環線全部架設了光纖，總長150公里，實現了泵船/提升泵站、明渠流量和視頻同步監控。
項目規模：
◆ 泵船/提升泵站
3級（共5個），采用“DATA-9201型泵船/泵站監控終端”監測提升泵組的運行狀態、運行電壓/電流、功率、耗電量和電機軸溫；同時監測站前水池水位、總出水口瞬時和累計流量。
◆ 明渠流量監測點
共75個，采用“DATA-9201型渠道流量監測終端+明渠流量計”來監測渠道水位、瞬時和累計流量。
◆ 視頻監控點
共81個，主要分布在3條主干渠上，采用“視頻攝像頭+硬盤錄像機”來采集、存儲現場視頻，并實時上傳給監控中心。
監控現場：

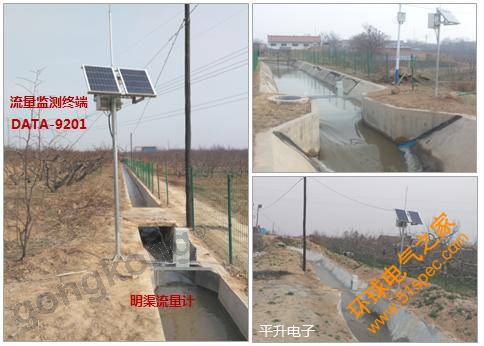

明渠流量監測現場
泵船監測現場 視頻監控現場
監控中心及部分軟件界面：
監控中心

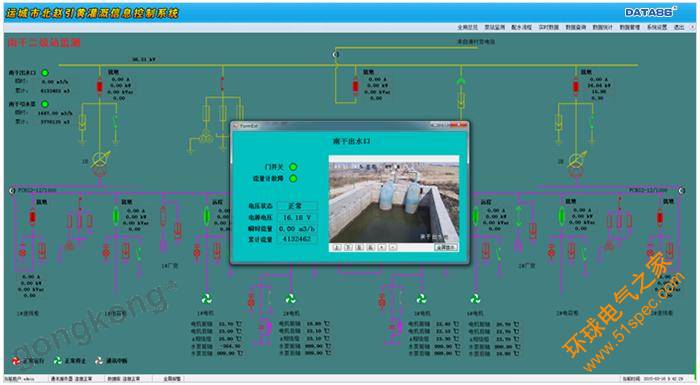

提升泵站監控界面

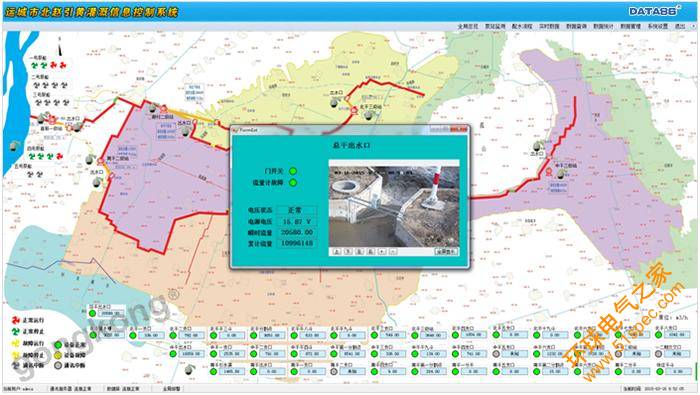

明渠流量監測界面
干渠視頻監控界面
歷史數據分析界面
項目特點：
1、太陽能供電
◆ 明渠流量監測點、視頻監控點全部采用太陽能供電，解決了現場無市電難題。
◆ 保障了監測數據和監控視頻的實時傳輸。
2、與多個系統無縫對接
監控軟件通過開放數據庫與多個系統實現對接，包括：
◆ 3D模型系統
◆ 數字沙盤系統
◆ 辦公自動化系統
◆ 營業收費系統
案例2—山西省回龍灌區引黃灌溉信息化監控系統
回龍灌區位于山西省運城市臨猗縣，是一個五級五站規模（含水源浮船站）的中型灌區，灌溉水源來自黃河。
監控現場：
泵船、級站監控現場
渠道流量和氣象監測現場
監控中心及部分軟件界面：

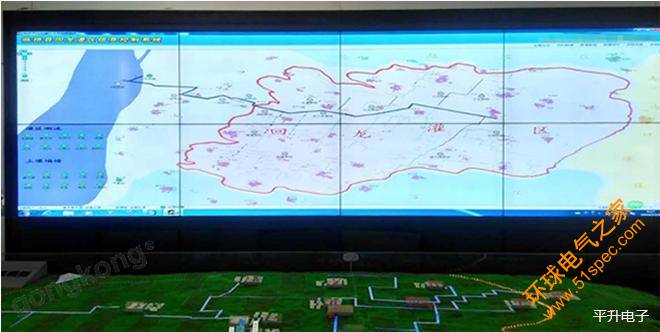

監控中心
級站監控界面

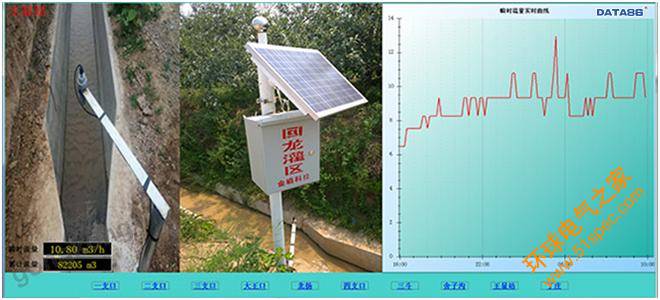

明渠流量監測界面

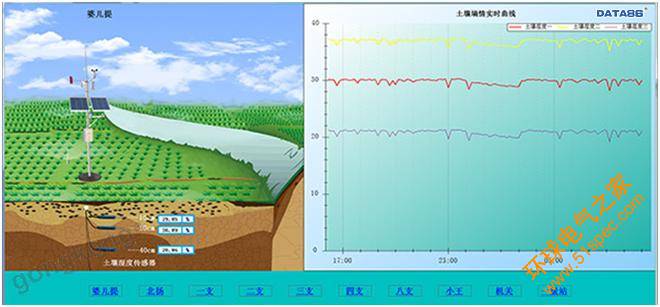

土壤墑情監測界面
該項目中，所有監測/監控站與監控中心之間均采用GPRS通信，站點類型如下：
◆ 泵船監測站：共2個泵船取水點，每個泵船上有四臺水泵，采集電機溫度、泵兩端軸承溫度、耗電量、泵運行狀態等，支持越限和故障報警。
◆ 級站監控站：現場均為10KV水泵機組，采集電機溫度、泵兩端軸承溫度、耗電量、泵運行狀態、進口水位等，并支持遠程啟/停泵和越限報警。
◆ 灌溉提升泵站監控站：共9個站（16臺泵），采集電機溫度、泵兩端軸承溫度、耗電量、泵運行狀態等，支持遠程啟/停泵和越限報警。
◆ 渠道監測站：共10個測點，每個測點采集2個明渠水位，根據水位自動計算流量，支持水位越限報警。
◆ 墑情監測站：共10個測點，每個測點采集三層土壤濕度，支持越限報警。
◆ 氣象監測站：共1個測點，采集溫度、濕度、風向、風速、雨量、光照度等數據，支持越限報警。
案例3—海口市灌區渠道流量監測
海口市某灌區信息化項目中，選取了10個重點水閘/分水口布置監測站，遠程監測其水位、流量和現場圖像；并在其中4個監測站同時對墑情、雨量、溫濕度、風速、風向等信息進行監測。
監測現場：

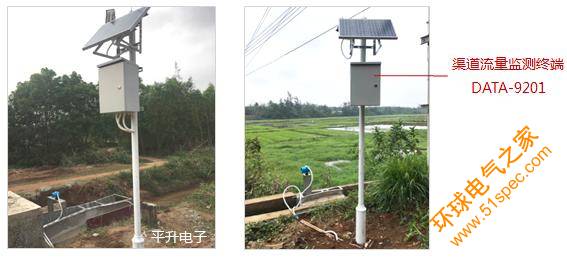

明渠流量監測現場
項目特點：
◆ 明渠流量計：巴歇爾槽式流量計，通過RS485輸出水位和流量數據。
◆ 圖像監控設備：130萬像素的室外工業照相機。
◆ 供電方式：太陽能供電。
◆ 通信方式：GPRS。
◆ 監控軟件：組態王監控軟件（與渠道流量監測終端DATA-9201完美兼容）。
灌區管理部門通過長期的數據積累、統計分析，逐步制定出了動態用水計劃，提高了灌區管理能力和取用水的精細化管理水平。
案例4—貴州某地渠道水位、流量監測
貴州某灌區的渠道監測項目中，管理部門通過幾年的人工監測總結出了一張“渠道水位、瞬時流量對照表”，為節省系統建設成本，用戶決定不安裝明渠流量計而采用“查表法”來實現流量監測。
渠道水位監測現場
該項目中，渠道監測終端DATA-9201的嵌入式程序中寫入了水位、瞬時流量的對應關系，利用超聲波水位計測量渠道水位。
DATA-9201將監測到的實時水位依據其臨近幾組經驗數據形成的曲線換算成瞬時流量，再乘以時間進而計算出累計流量。
此種方式雖不如明渠流量計測量的準確，但充分利用了用戶的經驗數據，降低了人工測數的難度和成本，對宏觀掌握渠道流量及變化趨勢發揮了重要作用。
